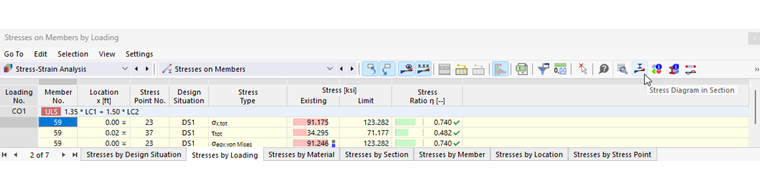

Der Spannungsverläufe im Querschnitt bilden die Ergebnisse an den Spannungspunkten des Querschnitts ab. 要访问该图形表示，请点击按钮
. Sie steht in den Ergebnistabellen der Kategorie 'Spannungs-Dehnungs-Berechnung' für Stabobjekte zur Verfügung, nicht jedoch für Flächen.
Es erscheint das Fenster 'Spannungsverlauf im Querschnitt'.
Die Grafik zeigt den Spannungszustand, der für das Ergebnis der aktuellen Tabellenzeile vorliegt.
Sie können die Grafik wie gewohnt mit der Maus steuern, beispielsweise zoomen.
Die Ergebnisdarstellung lässt sich aber auch mit den Schaltflächen in der Symbolleiste anpassen. 这些按钮具有以下功能：
| 按键 | 功能 |
|---|---|
|
Listenschaltfläche mit Auswahlmöglichkeit für Ergebnisarten |
|
Blendet die Werte in den Spannungspunkten ein und aus |
|
Zeigt nur die Extremwerte von positiven und negativen Spannungen an |
|
Ermöglicht das Skalieren der Spannungsverläufe über einen Faktor in [%] |
|
Blendet die Querschnittskontur ein und aus |
|
Blendet die Bemaßungen ein und aus |
|
Blendet das Achsensystem ein und aus |
|
Blendet den Schubmittelpunkt ein und aus |
|
Blendet die Spannungspunkte ein und aus |
|
Blendet die Nummerierung der Spannungspunkte ein und aus |
|
Öffnet das Fenster 'Informationen über Querschnitt' |
|
Ermöglicht das Drucken der aktuellen Darstellung |
|
Stellt die Gesamtansicht der Spannungsverläufe dar |

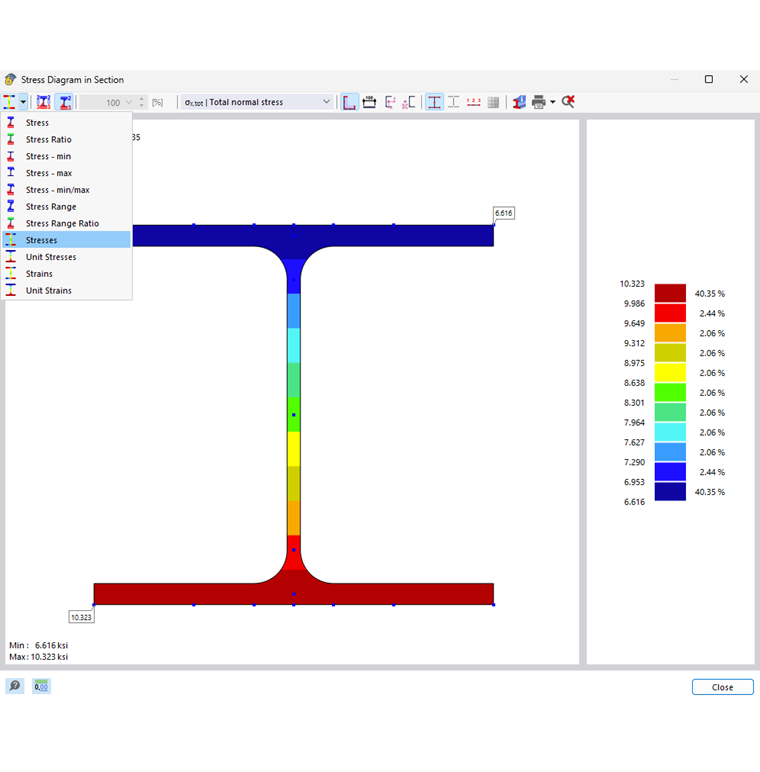

Ergebnisarten
Über die Listenschaltfläche
können Sie auswählen, welche Ergebnisse am Querschnitt dargestellt werden sollen.

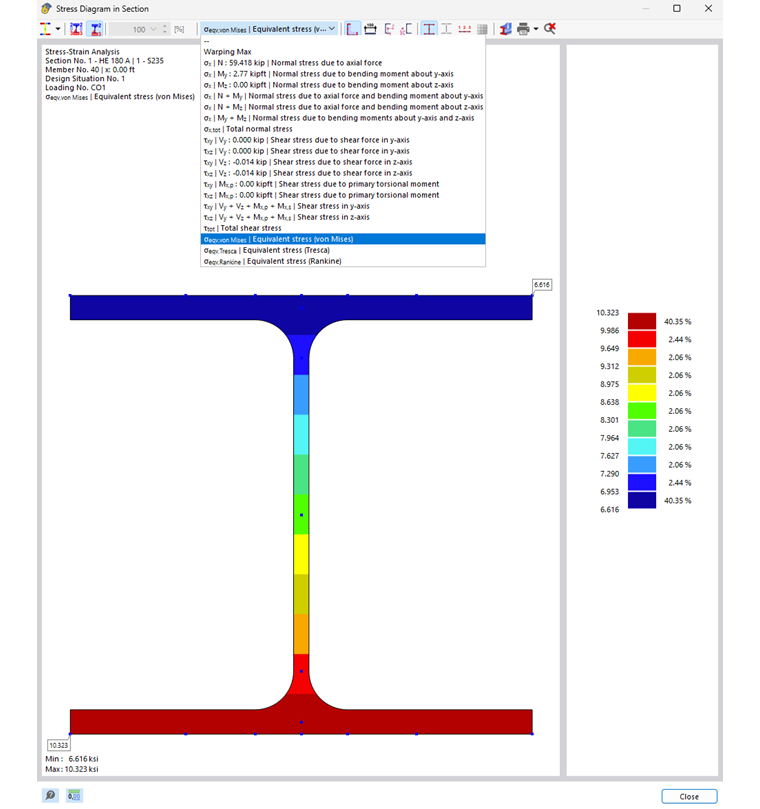

Die unteren Optionen mit den bunt gestalteten Schaltflächen ermöglichen es, die Ergebnisverläufe farbig am Profil anzuzeigen. Stellen Sie dazu in der mittleren Liste die relevante Ergebnisart ein.

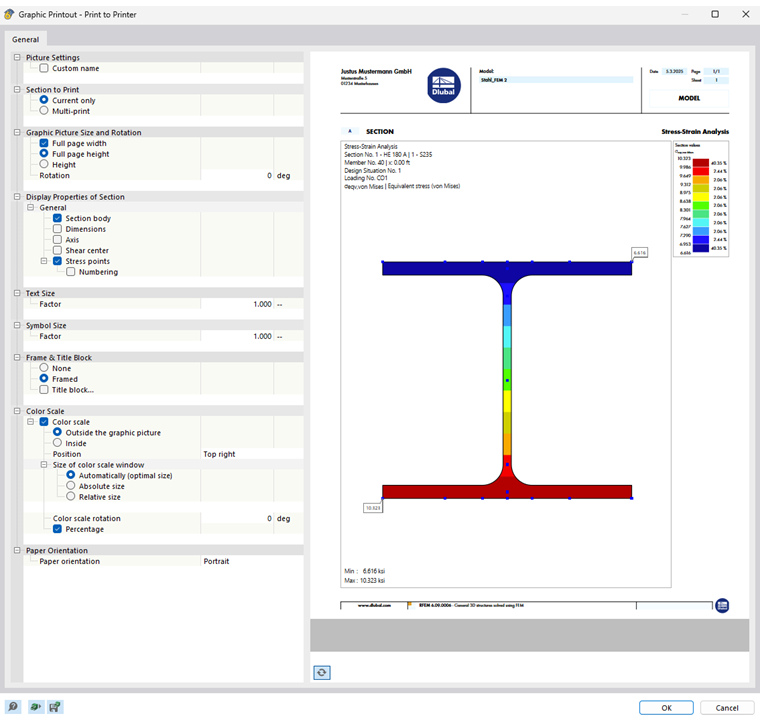

打印图形
Mit der Listenschaltfläche
können Sie die aktuelle Grafik direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben. Die anzuzeigenden Details lassen sich dabei auch in der Druckvorschau festlegen.
