应力-应变分析

在导航器-数据]]和表格的应力-应变分析中-[[zh/downloads-and-information/documents/online-manuals/rfem-6/000016关于进行分析的基本分配 用户可以检查要分析的对象、其材料、截面和厚度,并为对象分配分析配置。 这些表格输入数据也是打印报告的基础。

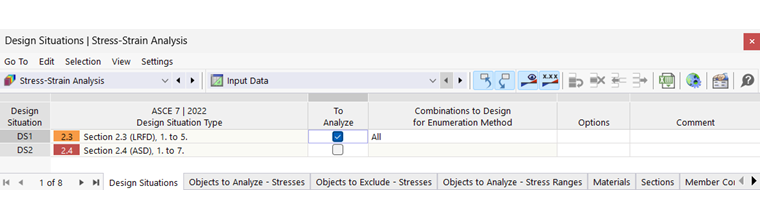

输入表

RFEM 中的已知功能也可在输入表中使用。 一般信息可以在 RFEM 手册的章节 表格中找到。

与模块相关的表格在以下章节中介绍:

  • {%|000501 设计状况]]
  • {%|000502 要分析的对象 - 应力]]
  • {%|002466 待分析对象 - 应力范围]]
  • {%|000503 材料]]
  • {%|000504 截面]]
  • {%|002467 厚度]]

您可以使用 模块全局设置 为应力-应变分析选择输入表中的或导航器中的上下文菜单全局设置对话框。

配置

应力-应变分析的具体设置可以在配置中管理。 对于不同的对象类型有特定的配置,您可以在其中定义例如应力的极限值或某些计算设置。

  • {%|002468 杆件配置]]
  • {%|002469 面配置]]
  • {%|002470 线焊连接配置]]
  • {%|002471 实体配置]]

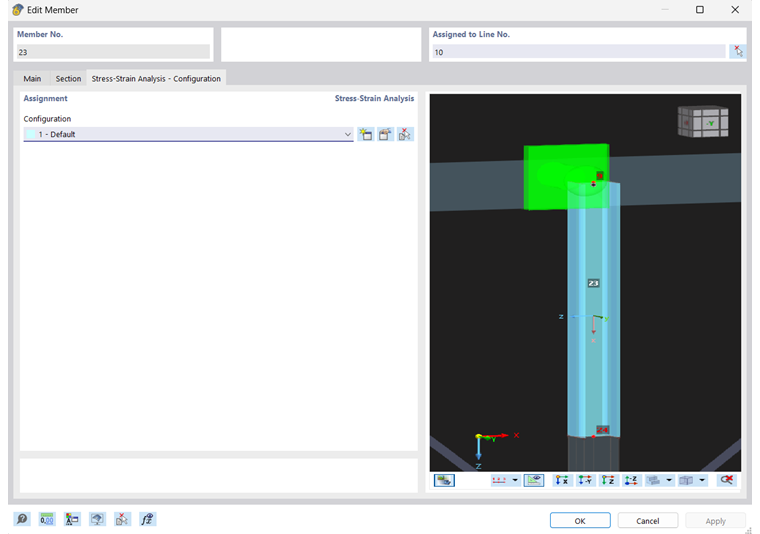

在编辑对话框中分配对象配置

分析配置是根据每个对象类型而设计的。 在应力-应变分析 - 配置选项卡中,可以创建不同的对象,并指定相应的配置。

在'配置'列表中选择现有配置,或使用按钮 新建 , 创建一个新的类型。 的 多选 以图形方式选择对象并导入其配置。 您可以使用 编辑 使用鼠标右键,打开配置的编辑对话框。

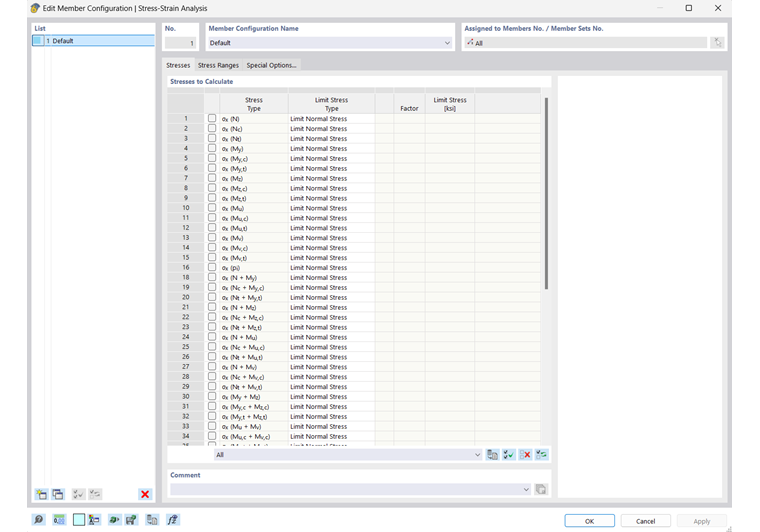

在配置对话框中分配对象

你也可以在配置对话框中分配对象。

配置对话框部分中左侧的'列表'包含了模型中用于特定对象类型(杆件、面、线焊连接、实体)的所有配置。 您可以使用 新建 您可以使用默认参数按钮创建一个新的配置 复制 复制所选配置。 您可以使用按钮删除配置 删除 是编辑按钮。

要将列表中选择的配置分配给对象,请在'分配给 ...'部分中输入对象编号。 您可以使用 单独选择 可以图形方式确定对象。

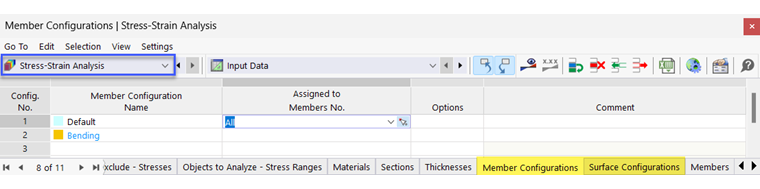

在配置表中分配对象

在配置的输入表中,您可以将对象分配给配置。

重要

对于没有分配给配置的对象,程序不会进行应力-应变分析。
