Configurations de calcul

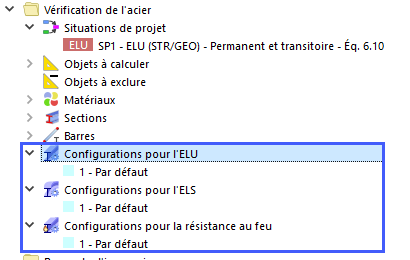

Dans le dossier « Vérification de l'acier » du navigateur, trois configurations sont prédéfinies pour les vérifications à l'état limite ultime, à l'état limite de service et de résistance au feu.

État limite ultime

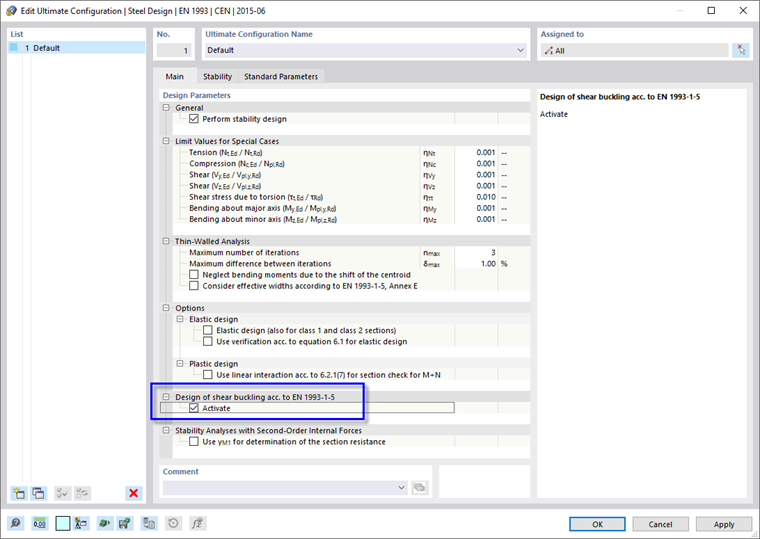

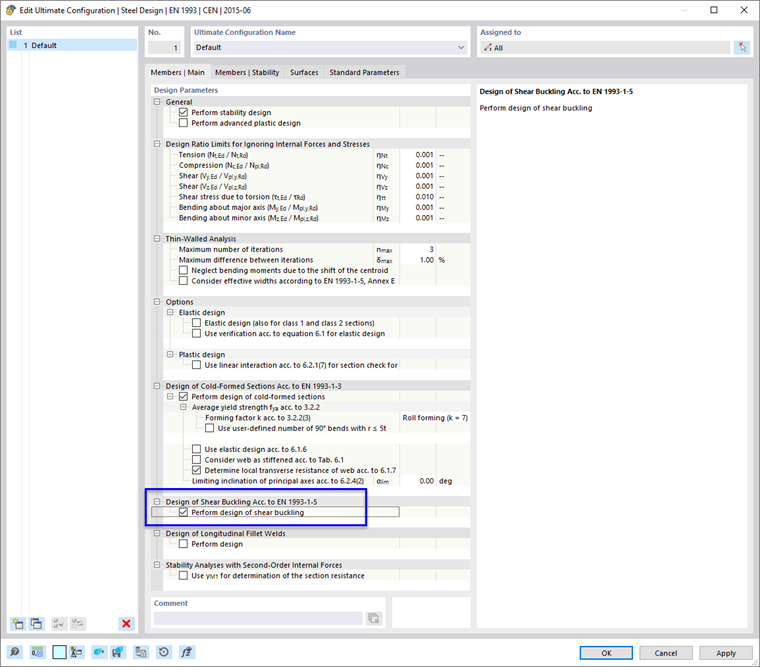

Double-cliquez sur l'élément 1 - Par défaut de la catégorie « Configurations pour l'ELU ». Dans la boîte de dialogue « Modifier la configuration pour l'ELU », les paramètres de vérification sont gérés dans trois onglets.

Des raidisseurs doivent être appliqués ultérieurement sur la poutre du portique. Pour les considérer pour la vérification du voilement par cisaillement, cochez la case Activer de l'arborescence « Vérification du voilement par cisaillement ».

Les onglets « Stabilité » et « Paramètres de la norme » contrôlent les paramètres spéciaux de la vérification de l'acier. Lorsque vous les avez cochées, cliquez sur OK pour fermer la boîte de dialogue.

État limite de service et résistance au feu

L'état limite de service et la résistance au feu ne doivent pas être examinés pour la plate-forme.

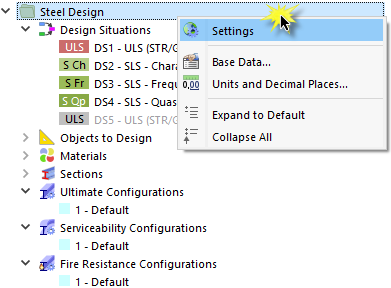

Pour désactiver les vérifications à l'ELS et de la résistance au feu, cliquez avec le bouton droit de la souris sur le dossier « Vérification de l'acier » dans le navigateur. Sélectionnez ensuite Paramètres dans le menu contextuel.

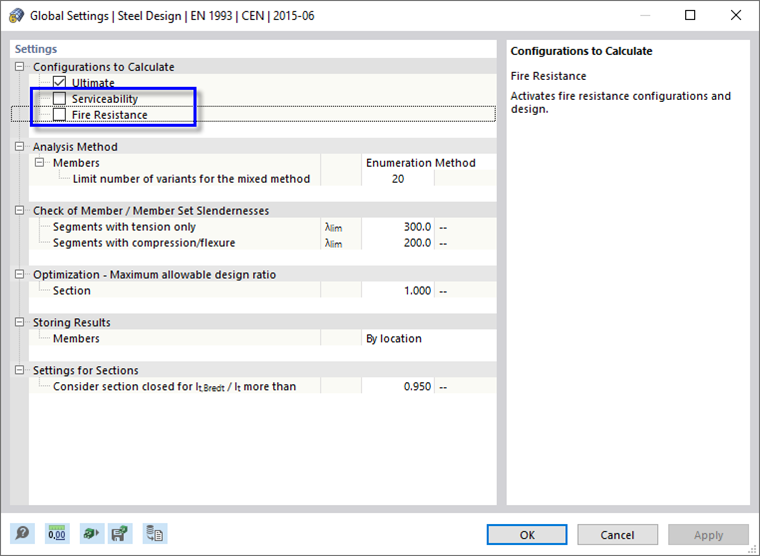

Dans la boîte de dialogue « Paramètres globaux », décochez les cases ELS et Résistance au feu dans les paramètres « Configurations à calculer ».

Cliquez sur OK. Les catégories « Configurations pour l'ELS » et « Configurations pour la résistance au feu » ne sont plus disponibles (voir l'image Configurations par défaut pour la vérification de l'acier).
