Bemessungskonfigurationen

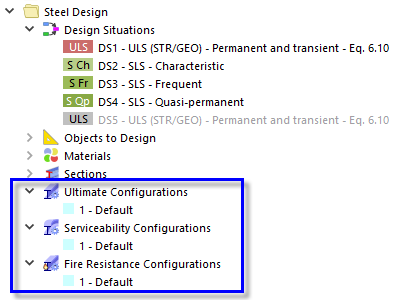

Im Ordner 'Stahlbemessung' des Navigators sind drei Konfigurationen für die Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutzbemessungen voreingestellt.

Grenzzustand der Tragfähigkeit

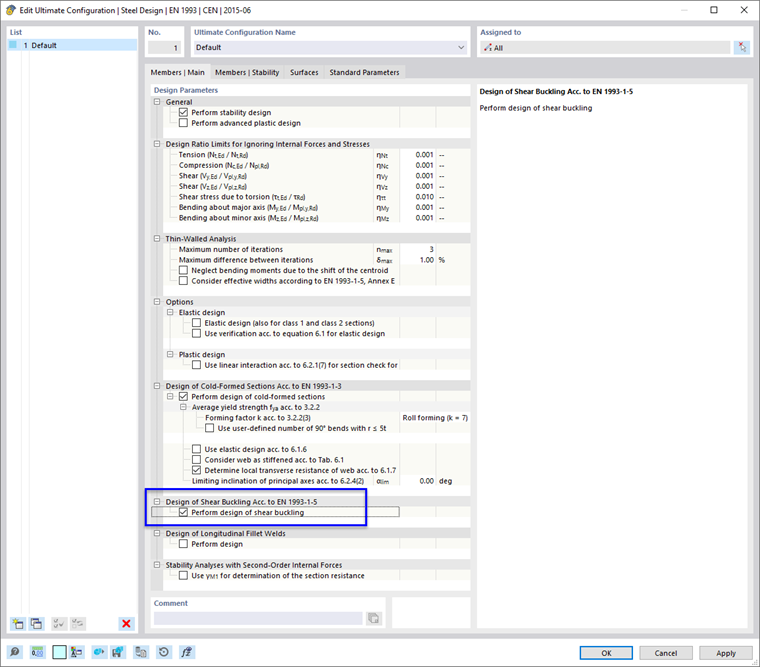

Wählen Sie den Eintrag 1 - Standard in der Kategorie 'Tragfähigkeitskonfigurationen' mit einem Doppelklick aus. Im Dialog 'Tragfähigkeitskonfiguration bearbeiten' werden die Bemessungseinstellungen in drei Registern verwaltet.

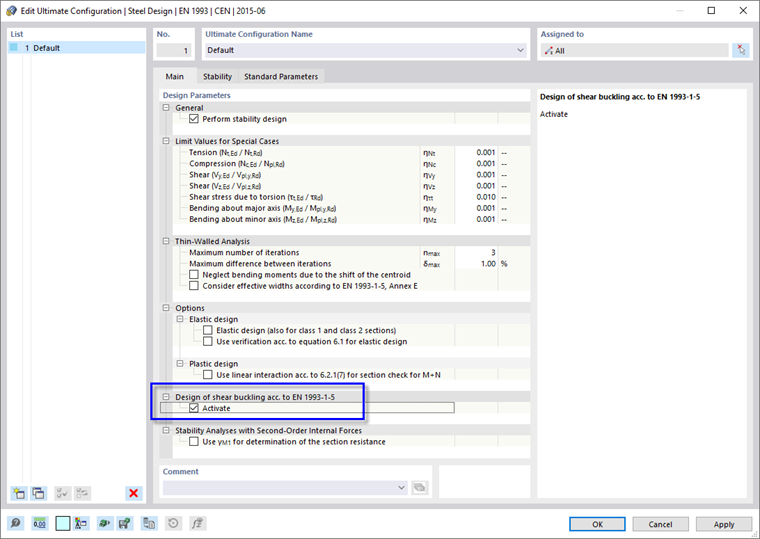

Später sind Beulsteifen am Rahmenträger anzubringen. Um diese für den Schubbeulnachweis zu berücksichtigen, aktivieren Sie das Kontrollfeld Schubbeulnachweis durchführen im Verzeichnisbaumeintrag 'Schubbeulnachweis'.

Die Register 'Stabilität' und 'Norm-Parameter' steuern spezielle Parameter der Stahlbemessung. Wenn Sie diese überprüft haben, klicken Sie auf OK, um den Dialog zu schließen.

Grenzzustand der Gebrauchstauglichkeit und Brandschutz

Bei der Bühne wird keine Untersuchung zur Gebrauchstauglichkeit sowie zum Brandschutz durchgeführt.

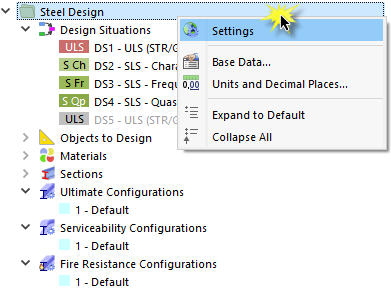

Um die GZG-Bemessung und den Brandschutz auszuschalten, klicken Sie im Navigator mit der rechten Maustaste auf den Ordner 'Stahlbemessung'. Wählen Sie dann Einstellungen im Kontextmenü.

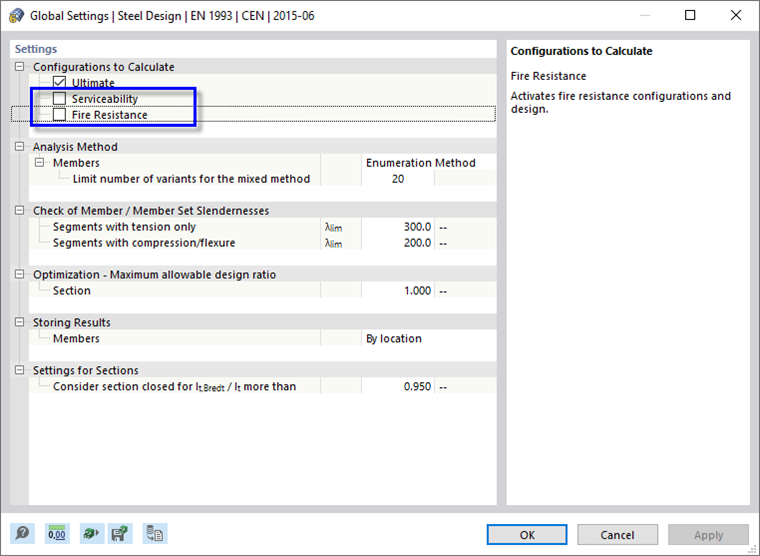

Deaktivieren Sie im Dialog 'Globale Einstellungen' die Kontrollfelder Gebrauchstauglichkeit und Brandschutz bei den Einträgen unter 'Zu berechnende Konfigurationen'.

Klicken Sie auf OK. Die Kategorien 'Gebrauchstauglichkeitskonfigurationen' und 'Brandschutzkonfigurationen' (siehe Bild Standardkonfigurationen der Stahlbemessung) sind nicht mehr verfügbar.
