VE 9961 | 根据 CSA A23.3 的平板楼板内柱抗冲切设计

描述

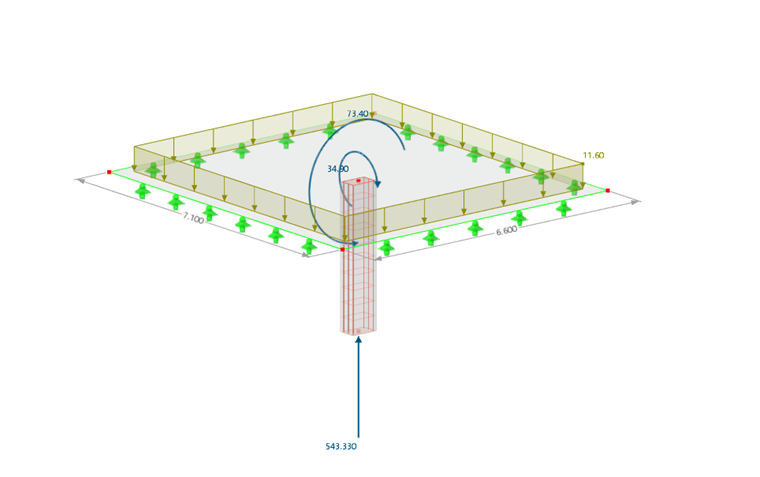

本示例根据CSA A23.3-19 [1] 检查室内柱的冲剪分析。几何形状和载荷取自"CAC混凝土设计手册 - 第四版"示例1中的室内柱C2,第5-13页和第5-14页 [2]。

  1. 材料
  1. 混凝土
混凝土抗压强度设计值
  1. f'c
  1. 25
  1. MPa
  1. 钢筋
屈服强度设计值
  1. fy
  1. 400
  1. MPa
  1. 几何形状
板厚度
  1. h
  1. 250
  1. mm
平均静态有效高度
  1. d
  1. 210
  1. mm
长度
  1. lColumn
  1. 3.000
  1. m
宽度
  1. b
  1. 600
  1. mm
高度
  1. h
  1. 400
  1. mm
  1. 载荷
  1. 面积载荷
钢筋混凝土板
  1. p
  1. 11.6
  1. kN/m²
  1. 内部力
柱的穿透剪力
  1. Vf,res
  1. 537.85
  1. kN
  1. 力矩
第一方向的板力矩
  1. Mf,1,sl
  1. 73.40
  1. kNm
第二方向的板力矩
  1. Mf,2,sl
  1. 34.90
  1. kNm

\( \)

\( \)

\( \)

分析解

\( \)

1. 几何量的计算

平行于偏心率的关键圆形截面的尺寸: \( \mathsf{b_{1} = b + d} \) \( \mathsf{= 600 + 210} \) \( \mathsf{= 810\,mm} \) \( \)

\( \mathsf{b_{2} = h + d} \) \( \mathsf{= 400 + 210} \) \( \mathsf{= 610 mm} \) \( \)

关键截面的长度:

\( \mathsf{b_{o} = 2 \cdot (h + b + 2 \cdot d)} \) \( \mathsf{= 2 \cdot (400 mm + 600 mm + 2 \cdot 210 mm)} \) \( \mathsf{= 2840 mm} \) \( \)

2. 作用力的计算

索引“1”和“2”指的是系统中的主轴。

  • 下标“1”指的是全局X轴。
  • 下标“2”指的是全局Y轴。

\( \)

因此,得出如下“极性”惯性矩:

\( \mathsf{J_{c} = 2\left(\dfrac{b_{1}\,d^{3}}{12} + \dfrac{d\,b_{1}^{3}}{12}\right) + 2(b_{2}\,d)\left(\dfrac{b_{1}}{2}\right)^{2}} \)

\( \mathsf{J_{1} = 2\left(\dfrac{810 \cdot 210^{3}}{12} + \dfrac{210 \cdot 810^{3}}{12}\right) + 2\left(610 \cdot 210\right)\left(\dfrac{810}{2}\right)^{2}} \)

\( = \mathsf{ \; 6.1873875 \times 10^{10}\,mm^{4}} \) \( \)

\( \mathsf{J_{2} = 2\left(\dfrac{610 \cdot 210^{3}}{12} + \dfrac{210 \cdot 610^{3}}{12}\right) + 2\left(810 \cdot 210\right)\left(\dfrac{610}{2}\right)^{2}} \)

\( = \mathsf{ \; 4.0532975 \times 10^{10}\,mm^{4}} \) \( \)

由于关键圆周截面内的载荷转移而减少的剪力:

\( \mathsf{\Delta V_{f} = p \cdot b_{1} \cdot b_{2}} \)

\( \mathsf{= 11.6\,kN/m^{2} \cdot 0.810\,m \cdot 0.610\,m} \)

\( \mathsf{= 5.73\,kN} \) \( \)

减小后的剪力计算如下:

\( \mathsf{V_{f,res} = V_{f} - \Delta V_{f}} \)

\( \mathsf{= 543.58\,kN - 5.73\,kN} \)

\( \mathsf{= 537.85\,kN} \) \( \)

在关键圆形截面的质心中第一方向的板力矩计算:

\( \mathsf{ M_{f,1,sl} } = \mathsf{ \; M_{f,1} \; + \; V_{f,res} \; \cdot \; e_{1,sl} } \)

\( = \mathsf{ \; 73.40\,kNm \; + \; 537.85\,kN \; \cdot \; 0.0\,mm } \)

\( = \mathsf{ \; 73.40\,kNm} \) \( \)

传递力矩在第一主方向上偏心剪力的贡献:

\( \mathsf{ \gamma_{v,1} } = \mathsf{ \; 1 \; - \dfrac{1}{1 \; + \; \left( \dfrac{2}{3} \right) \; \cdot \; \sqrt{\dfrac{b_{1,1}}{b_{2,1}}}} } \) \( \)

\( = \mathsf{ \; 1 \; - \dfrac{1}{1 \; + \; \left( \dfrac{2}{3} \right) \; \cdot \; \sqrt{\dfrac{810\,mm}{610\,mm}}} } \)

\( = \mathsf{ \; 0.434460} \) \( \)

传递力矩在第二主方向上偏心剪力的成分:

\( \mathsf{ M_{f,2} } = \mathsf{ \; M_{f,2} \; - \; V_{f,res} \; \cdot \; e_{2,sl} } \)

\( = \mathsf{ \; -34.90\,kNm \; - \; 537.85\,kN \; \cdot \; 0.0\,mm } \)

\( = \mathsf{ \; -34.90\,kNm} \) \( \)

第二方向上的板力矩,吸收了支撑:

\( \mathsf{ \gamma_{v,2} } = \mathsf{ \; 1 \; - \dfrac{1}{1 \; + \; \left( \dfrac{2}{3} \right) \; \cdot \; \sqrt{\dfrac{b_{1,2}}{b_{2,2}}}} } \) \( \)

\( = \mathsf{ \; 1 \; - \dfrac{1}{1 \; + \; \left( \dfrac{2}{3} \right) \; \cdot \; \sqrt{\dfrac{610\,mm}{810\,mm}}} } \)

\( = \mathsf{ \; 0.366502} \) \( \)

减小剪力引起的剪应力:

\( \mathsf{\nu_{fv} = \dfrac{V_{f,res}}{b_{o} \cdot d}} \)

\( \mathsf{\nu_{fv} = \dfrac{537.85\,kN}{2.840\,m \cdot 0.210\,m}} \)

\( \mathsf{\nu_{fv} = 0.9040\,MPa} \) \( \)

施加的最大剪应力计算如下:

\( \mathsf{ \nu_{f} = \nu_{fv} - \dfrac{\gamma_{v,1} \cdot M_{f,1,sl} \cdot e_{1}}{J_{1}} + \dfrac{\gamma_{v,2} \cdot M_{f,2,sl} \cdot e_{2}}{J_{2}} } \)

\( \mathsf{ = \; 0.9040\,MPa \; - \; \dfrac{0.434460 \cdot 73.40\,kNm \cdot (-405\,mm)}{6.1873875 \times 10^{10}\,mm^{4}} \; + \; \dfrac{0.366502 \cdot (-34.90\,kNm) \cdot (-305\,mm)}{4.0532975 \times 10^{10}\,mm^{4}} } \)

\( \mathsf{ = 1.204\,MPa } \)

\( \)

3. 抗力的计算

支撑长边与短边的比例:

\( \mathsf{ \beta_{c} } = \mathsf{ \; \dfrac{max\left( b, \; h \right)}{min\left( b, \; h \right)} } \)

\( = \mathsf{ \; \dfrac{max\left( 0.600\,m, \; 0.400\,m \right)}{min\left( 0.600\,m, \; 0.400\,m \right)} } \)

\( = \mathsf{ \; 1.50} \) \( \)

根据13.3.4.1 (a)无剪力钢筋的板的冲剪抗力:

\( \mathsf{ \nu_{c(a)} } = \mathsf{ \; \left( 1 \; + \; \dfrac{2}{\beta _{c}} \right) \; \cdot \; 0.19\; \cdot \; \lambda \; \cdot \; \Phi _{c} \; \cdot \; min\left( \sqrt{f'_{c}}, \; f'_{c,max} \right) } \)

\( = \mathsf{ \; \left( 1 \; + \; \dfrac{2}{1.50} \right) \; \cdot \; 0.19\; \cdot \; 1.00\; \cdot \; 0.65\; \cdot \; min\left( \sqrt{25.00\,MPa}, \; 8.00\,MPa \right) } \)

\( = \mathsf{ \; 1,441\,MPa} \) \( \)

根据13.3.4.1 (b)无剪力钢筋的板的冲剪抗力: \( \mathsf{ \nu_{c(b)} } = \mathsf{ \; \left( \dfrac{\alpha_{s} \; \cdot \; d}{b_{o}} \; + \; 0.19 \right) \; \cdot \; \lambda \; \cdot \; \Phi _{c} \; \cdot \; min\left( \sqrt{f'_{c}}, \; f'_{c,max} \right) } \)

\( = \mathsf{ \; \left( \dfrac{4.00 \; \cdot \; 210\,mm}{2.840\,m} \; + \; 0.19 \right) \; \cdot \; 1.00 \; \cdot \; 0.65 \; \cdot \; min\left( \sqrt{25.00\,MPa}, \; 8.00\,MPa \right) } \)

\( = \mathsf{ \; 1.579\,MPa} \)

根据13.3.4.1 (c)无剪力钢筋的板的冲剪抗力: \( \mathsf{ \nu_{c(c)} } = \mathsf{ \; 0.38\; \cdot \; \lambda \; \cdot \; \Phi _{c} \; \cdot \; min\left( \sqrt{f'_{c}}, \; f'_{c,max} \right) } \)

\( = \mathsf{ \; 0.38\; \cdot \; 1.00\; \cdot \; 0.65\; \cdot \; min\left( \sqrt{25.00\,MPa}, \; 8.00\,MPa \right) } \)

\( = \mathsf{ \; 1,235\,MPa} \) \( \)

没有剪力钢筋板的最小冲剪抗力: \( \mathsf{ \nu_{c} } = \mathsf{ \; min\left( \nu_{c(a)}, \; \nu_{c(b)}, \; \nu_{c(c)} \right) } \)

\( = \mathsf{ \; min\left( 1,441\,MPa, \; 1,579\,MPa, \; 1,235\,MPa \right) } \)

\( = \mathsf{ \; 1,235\,MPa} \)

\( \mathsf{ \nu_{r} } = \mathsf{ \; \nu_{c} } \)

\( = \mathsf{ \; 1.235\,MPa} \) \( \)

4. 作用力与抗力的比较

\( \mathsf{\eta_{13.3.4} = \dfrac{\nu_{f}}{\nu_{r}}} \)

\( \mathsf{\eta = \dfrac{1.204\,MPa}{1.235\,MPa}} \)

\( \mathsf{\eta \approx 0.975} \)

\( \mathsf{\eta = 0.975 \;\leq\; 1 \quad \Rightarrow \quad \text{证明成立}} \)

不需要引入剪力钢筋。 \( \)

结果

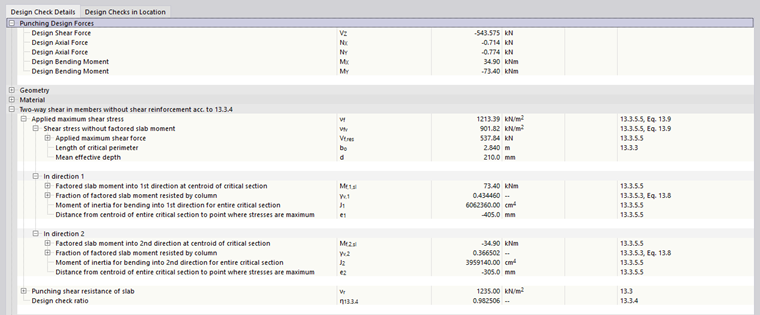

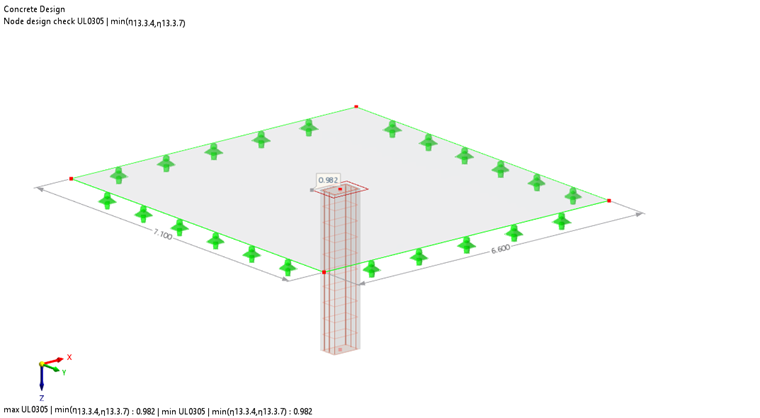

以下是RFEM 6的结果。

下面将RFEM 6的结果与参考结果进行比较。

根据CSA A23.3,RFEM 6的冲剪
参数 符号 单位 RFEM 解析解 比率
最大冲剪力 Vf kN 543.58 543.58 1.000
作用的减小冲剪力 Vf,res kN 537.84 537.85 1.000
第一方向的最大力矩 Mf,1,sl kNm 73.40 73.40 1.000
第二方向的最大力矩 Mf,2,sl kNm 34.90 34.90 1.000
第一方向上的极惯性矩 J1 mm4 6.0623600 * 1010 6.1873875 * 1010 0.980
第二方向上的极惯性矩 J2 mm4 3.9591400 * 1010 4.0532975 * 1010 0.978
力和力矩的总应力 vf MPa 1.223 1.204 1.016
剪力抗力 νc(a) MPa 1.441 1.441 1.000
剪力抗力 νc(b) MPa 1.579 1.579 1.000
最小剪力抗力 νc(c) MPa 1.235 1.235 1.000
设计比率 η [-] 0.982 0.975 1.007

\( \)

评估

RFEM 6的结果与参考解非常一致。

RFEM 6计算的极惯性矩值略低(约2%)于手动计算。RFEM 6根据ACI 421.1R计算极惯性矩。

ACI 421.1的方法适用于一般圆形几何形状,非常适合软件解决方案。

与仅适用于矩形圆形截面的解析公式不同,ACI 421.1R忽略了惯性成分\(\mathsf{\dfrac{b\,d^{3}}{6}}\)。

根据ACI 421.1R的较小极惯性矩导致冲剪设计的保守方法。
