树塔,捷克利普诺

客户项目

2013年01月9日

RSTAB 塔架结构 木结构

结构设计 Structural Analysis of Tower
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

Office for Structural Engineering
Ing.-Büro Wolf GmbH
Passau, Germany
建筑师 Architect Josef Stöger
Schönberg, Germany
www.architekt-stoeger.de
投资商 Stezka korunami stromu s.r.o.
Lipno nad Vltavou, Czech Republic
www.stezkakorunamistromu.cz

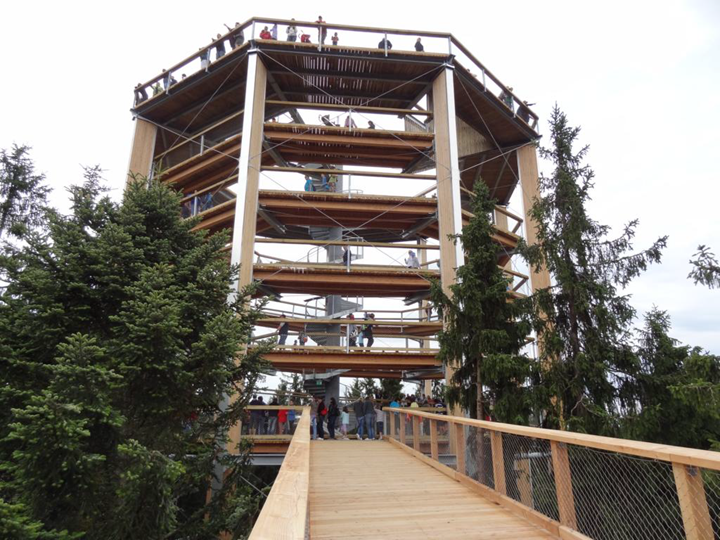

在 2012 年夏季,时任捷克总统克劳斯(VáclavKlaus)出席了在捷克利普诺的第一个树冠步道的开幕。全长 675 m 的树冠步道通向主要的旅游景点:树塔。

游客可以在该树塔的 40 多米高的最顶层平台上鸟瞰整个舒马瓦(Šumava)国家公园和伏尔塔瓦河(Vltava)上利普诺大坝的美景。树塔的中心有一个 52 米长的滑梯,是捷克最长的封闭滑梯。

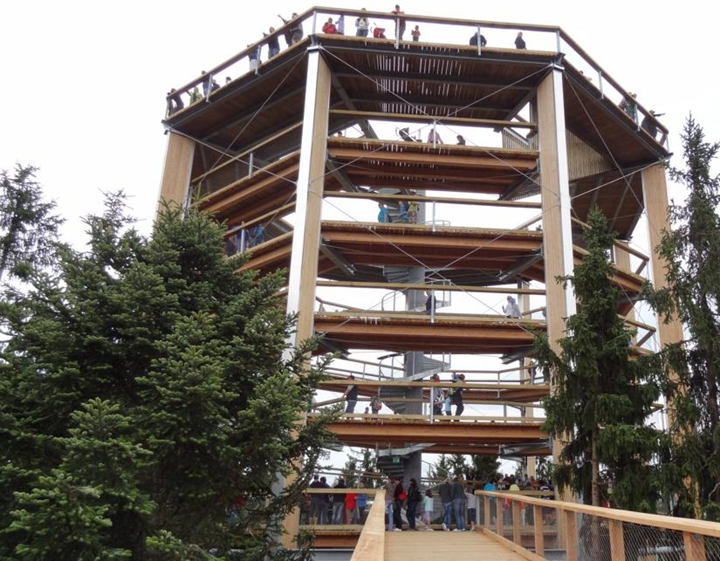

树塔

树塔最外面的环形,由九个夹角呈 40° 的轴对称的胶合层压木柱子支撑,这就形成了一个多边形的空间结构。

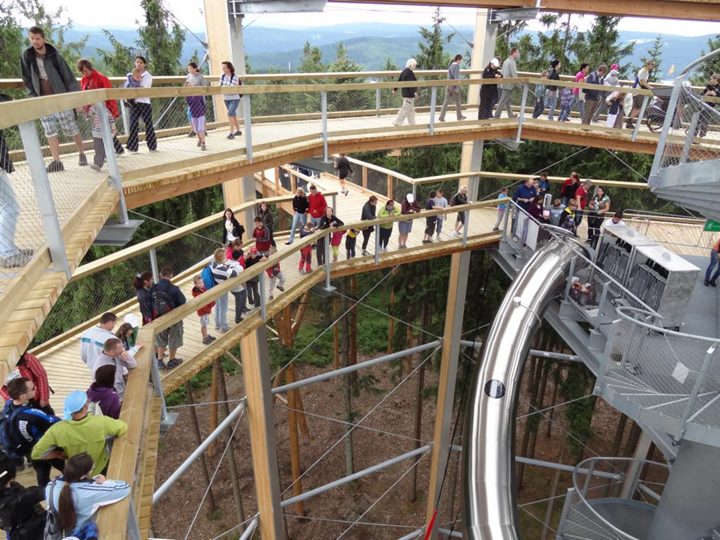

在塔内建造了一个由圆钢制成的钢塔,带扶手的钢结构旋转楼梯以及滑梯都与该钢塔相连接。钢塔在两个高度与外面多边形环形相连:24 米和 40.175 米。

游客可以通过树冠步道在距地面高 24 米处进入树塔,或者直接由地面入口进入树塔,然后可以通过连接在木柱上的悬臂旋转楼梯到达观景平台。

整个结构由锚固在木柱上的对角钢杆件密网加固。此外,在塔的下部还布置了由圆钢组成的四个水平圆环。
