Tour d'observation Lipno, en République Tchèque

En 2012, la première promenade à la cime des arbres a ouvert en République tchèque à Lipno. Un sentier de 675 m de long mène à une tour arborée.

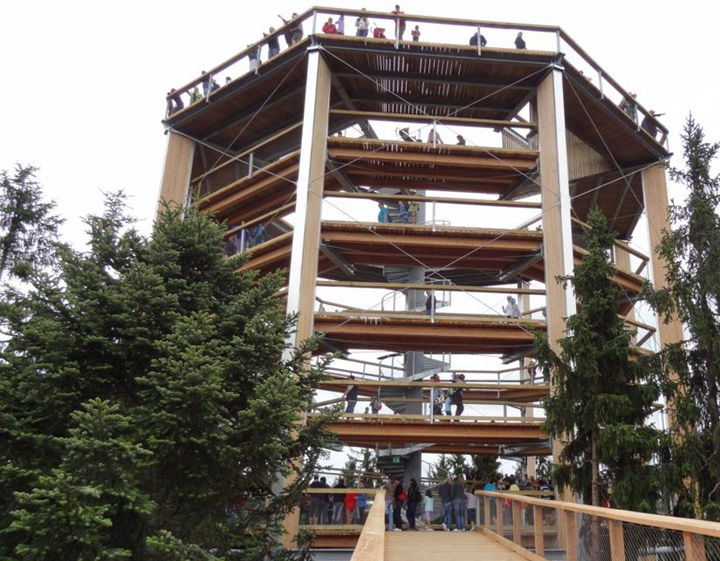

Cette tour d'observation en bois de 40 m de haut offre une vue magnifique sur le parc national de la Šumava et le barrage de Lipno sur la rivière Vltava.

Tour en bois

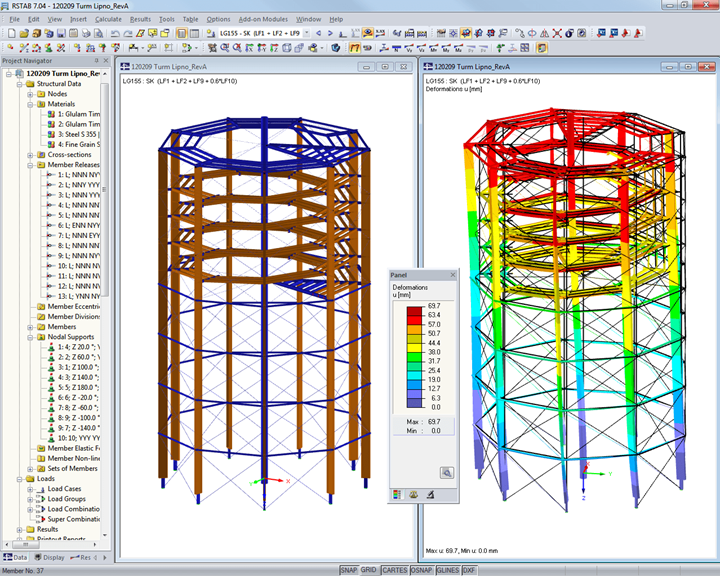

La tour se compose d'un anneau circulaire externe basé sur neuf poteaux en bois lamellé-collé disposés en symétrie de rotation et disposés avec une différence d'angle de 40° chacun, formant ainsi une structure spatiale polygonale.

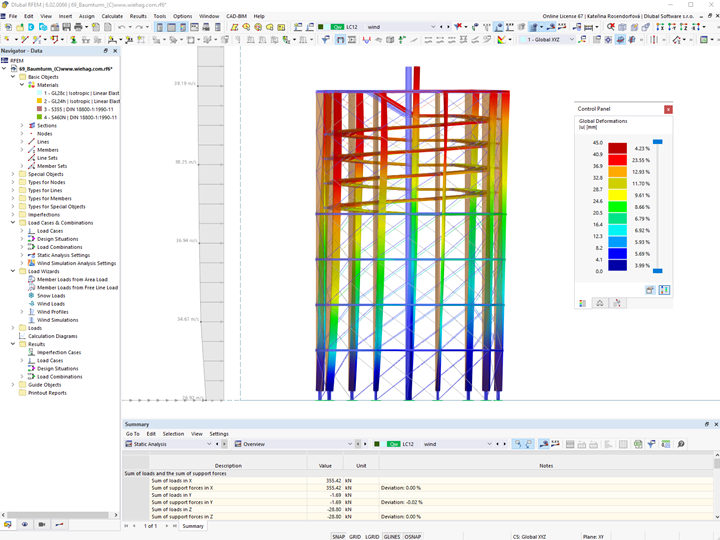

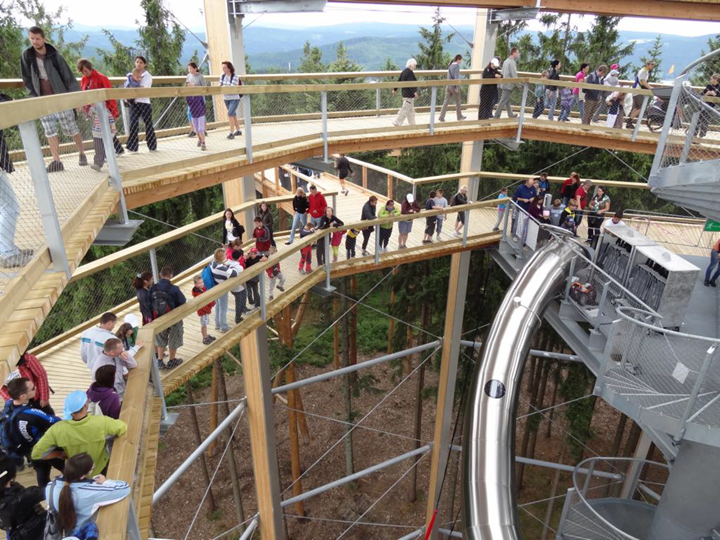

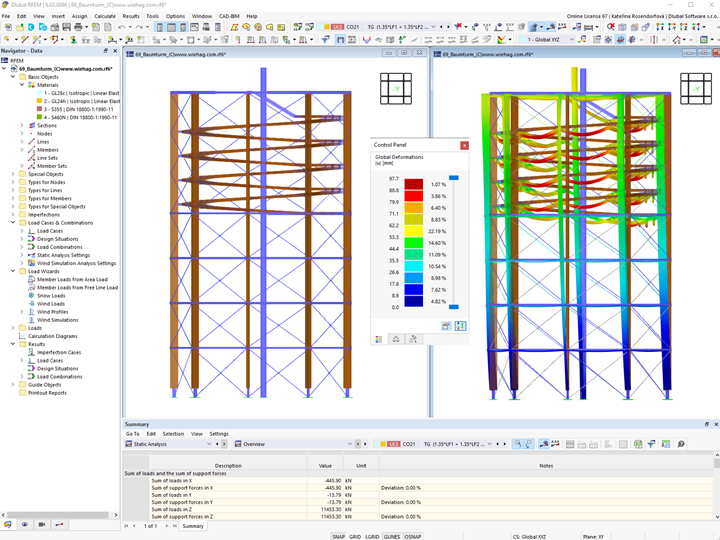

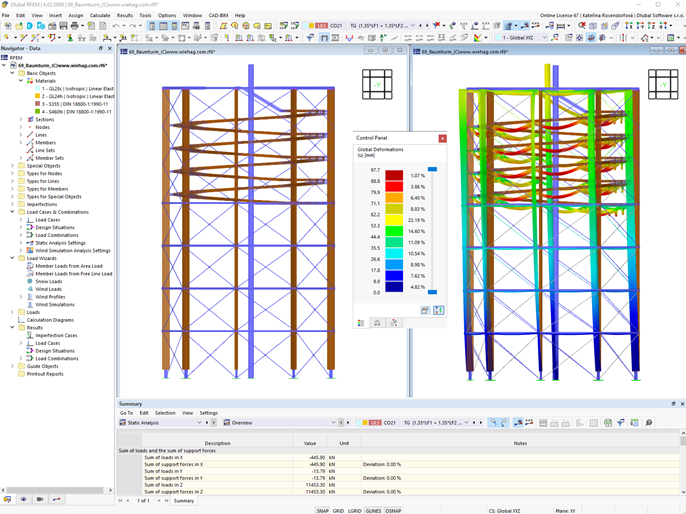

Un pylône en acier constitué d'un tuyau rond a été construit à l'intérieur de la tour. Des escaliers en colimaçon en acier avec des grilles en acier et un coulisseau sont fixés au pylône qui est relié à la tour à deux niveaux de hauteur: à 24 et 40 m.

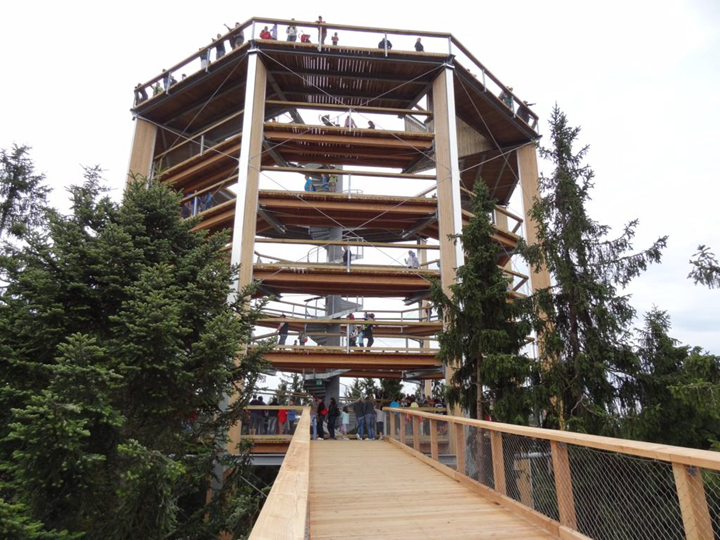

Les visiteurs peuvent y accéder en empruntant la cime des arbres se terminant à 24 m du sol ou en gravissant l'escalier en colimaçon. Ils peuvent ensuite atteindre la plate-forme d'observation en gravissant une structure en spirale en bois fixée aux poteaux en bois à l'aide de poutres en acier en porte-à-faux.

La structure a été raidie par un maillage étroit de barres en acier diagonales ancrées dans les poteaux en bois. De plus, quatre structures annulaires horizontales composées de tuyaux en acier ont été disposées dans la partie inférieure de la tour.

Bureau d'Etudes Etude Technique de la Tour
WIEHAG GmbH
Altheim, Autriche
www.wiehag.com

Ing.-Büro Wolf GmbH
Passau, Allemagne
Architecture Architecte Josef Stöger, Schoenberg
Maître d'Ouvrage Stezka korunami stromu s.r.o.
Lipno nad Vltavou, Republique Tchèque
www.stezkakorunamistromu.cz


Spécifications du projet

Données de modèle

Nombre de nœuds 493
Nombre de lignes 866
Nombre de barres 866
Nombre de surfaces 0
Nombre de solides 0
Nombre de cas de charge 11
Nombre de combinaisons de charges 198
Nombre de combinaisons de résultats 0
Poids total 170,732 t
Dimensions (métrique) 24,217 x 44,100 x 24,591 m
Dimensions (impériales) 79.45 x 144.69 x 80.68 feet
