Stromová věž na stezce korunami stromů, Lipno

Projekt zákazníka

Statika a konstrukce Statický výpočet věže
WIEHAG GmbH
Altheim, Rakousko
www.wiehag.com

Projekt konstrukce
Ing.-Büro Wolf GmbH
Pasov, Německo
Architektura
Architekt Josef Stöger
Schönberg, Německo
www.architekt-stoeger.de
Investor Stezka korunami stromů s.r.o.
Lipno nad Vltavou, ČR
www.stezkakorunamistromu.cz

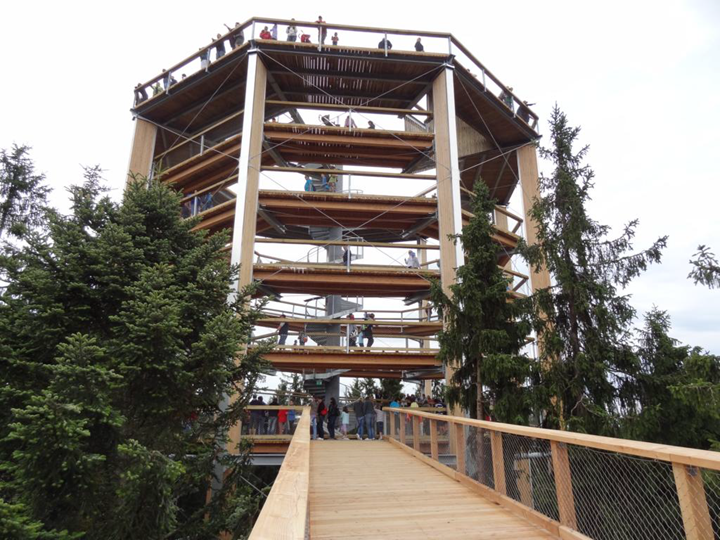

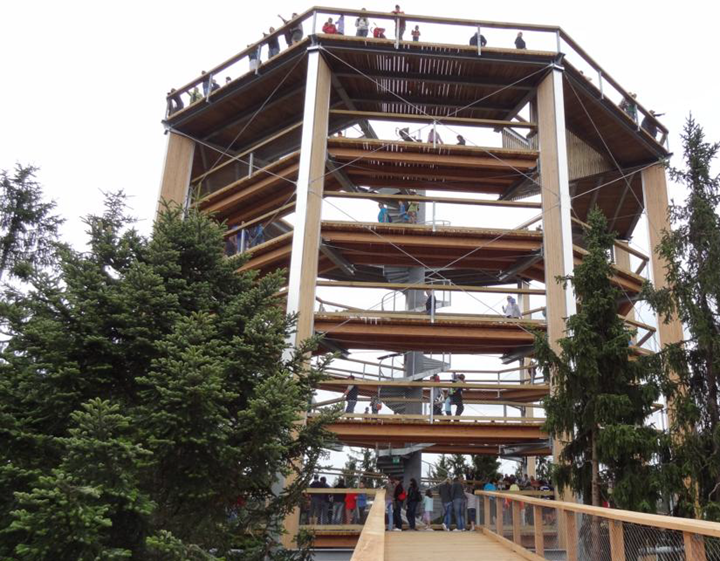

V létě 2012 se otevřela u vodní nádrže Lipno první stezka korunami stromů za přítomnosti českého prezidenta Václava Klause. Cesta dlouhá 675 m je zakončena stromovou věží coby hlavní atrakcí.

Nejvyšší plošina této rozhledny ve výšce 40 m nabízí výhled na Národní park Šumava a vltavskou vodní nádrž Lipno. Do věže je zabudována dlouhá suchá skluzavka o délce 52 m, která je nejdelší uzavřenou skluzavkou v České republice.

Stromová věž

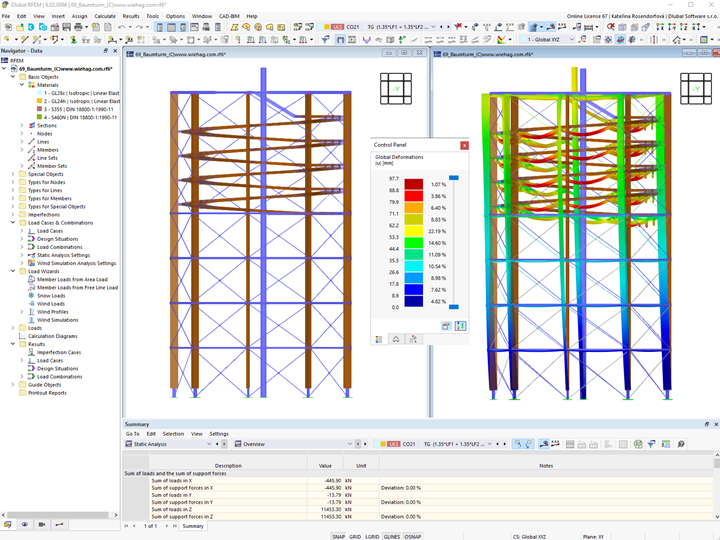

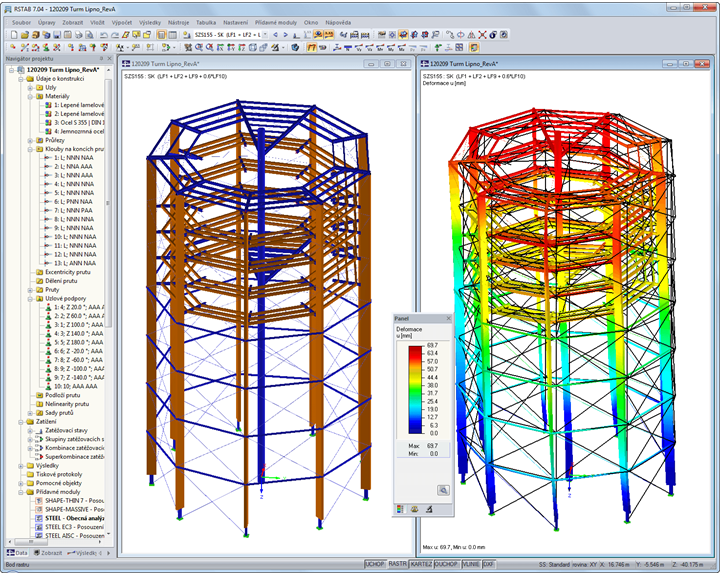

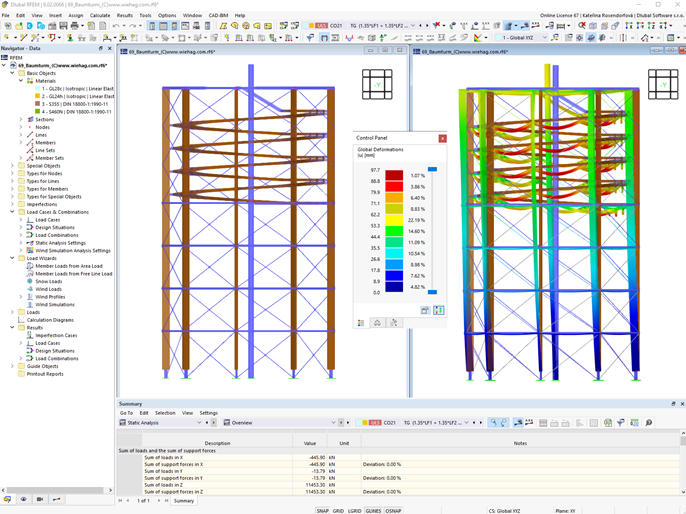

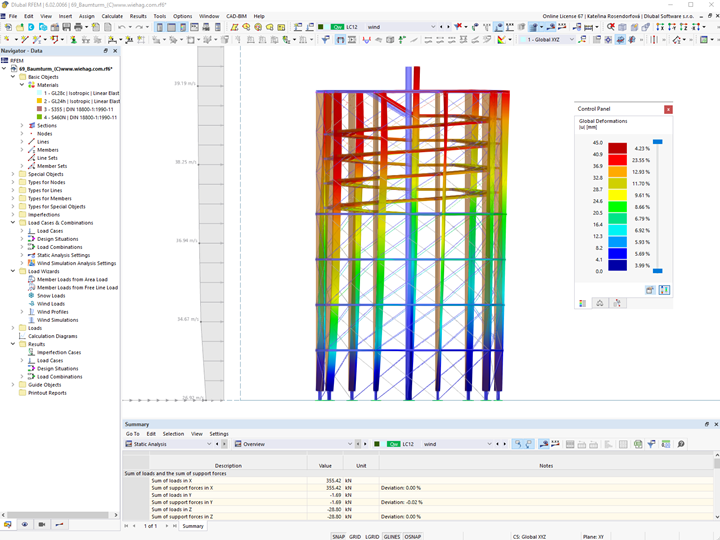

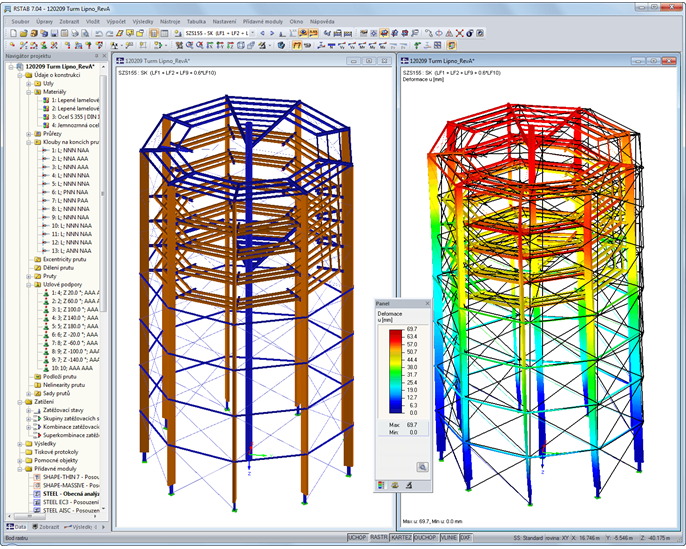

Konstrukce sestává ve vnějším kruhu z devíti lepených lamelových sloupů, které jsou postaveny vždy s úhlovým rozdílem 40°, a tvoří tak polygonální prostorovou konstrukci.

Uprostřed věže je ocelový sloup z kruhové trubky. Na sloup je upevněno ocelové spirálové schodiště a uzavřená skluzavka. Sloup je připojen k věži ve dvou místech, ve výšce 24 m a 40,175 m.

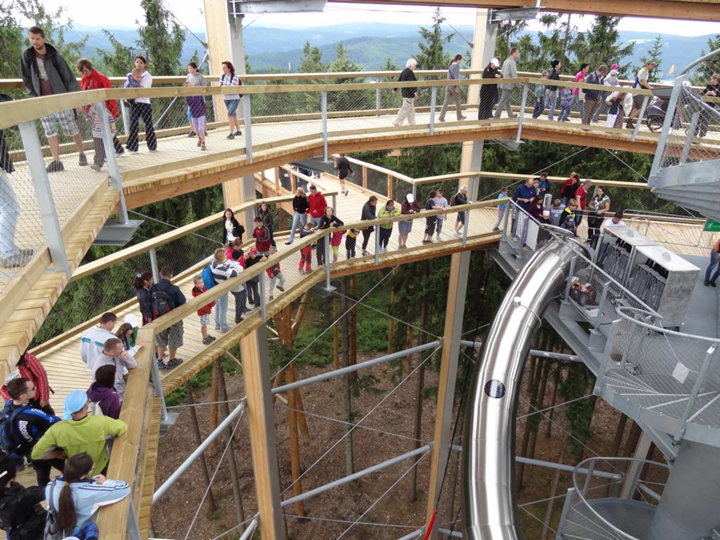

Přístup do věže je buď stezkou korunami stromů ve výšce 24 m nebo točitým schodištěm. Vyhlídkové plošiny dosáhneme po spirálové konstrukci ze dřeva, která je uložena na ocelových konzolách připojených k dřevěným sloupům.

Ztužení tvoří hustá diagonální síť z ocelových tyčí, které jsou zakotveny do dřevěných sloupů. V dolní části byly umístěny čtyři ztužující vodorovné kruhové konstrukce z ocelových trubek.
