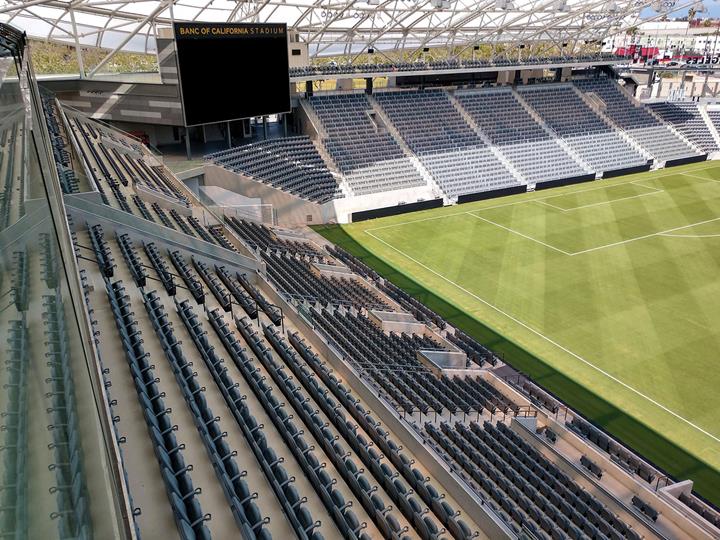

洛杉矶橄榄球俱乐部足球场，铝结构看台过道，洛杉矶，美国加州
客户项目

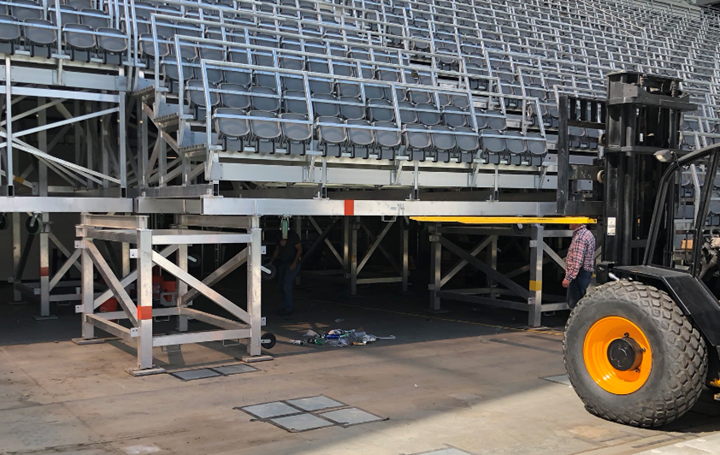

洛杉矶足球俱乐部足球场的可拆卸安装的观众看台位于其北端，且该金属结构看台环绕的其他三面观众看台都由混凝土预制结构构件建成。 所有的观众看台都是独立式可以拆卸安装。 该结构由铝合金桁架构造建成，桁架杆件之间由螺栓连接。
| 所有者 | 拉里·伯格（Larry Berg），布兰登·贝克（Brandon Beck），贝内特·罗森塔尔（Bennett Rosenthal），彼得·古柏（Peter Guber），汤姆·佩恩（Tom Penn），亨利·阮（Henry Nguyen），鲁本·加纳纳林厄姆（Ruben Gnanalingam），文森特·谭（Vincent Tan），威尔·费雷尔（Mia Hamm Garciaparra），诺玛·加西亚帕拉（Nomar Garciaparra） Lasky，Mark Leschly，Mike Mahan，Marc Merrill，Irwin Raij，Tony Robbins，Lon Rosen，Paul Schaeffer，Brandon Schneider，Allen Shapiro，Mark Shapiro，Jason Sugarman，Joe Tsai，Harry Tsao，Rick Welts |
| 施工管理 |
美国Gensler www.gensler.com |
| 结构设计 |
美国Trex商业产品 www.trexcommercial.com |
| 安装施工 | Harriot Contracting LLC，美国 |
一个看台的尺寸
模型
单塔之间的净跨距约为16 ft。 大多数杆件为铝制方管和矩形管。 塔架通过内螺纹插入混凝土中，并与混凝土基体连接 拆卸系统后表面平齐。
该区域的设计要求Trex Commercial Products提供折叠式座椅和护栏，以确保观众站立时的安全。 折叠式座椅集成在护栏单元中，并固定在铝制立管的前端。
结构设计

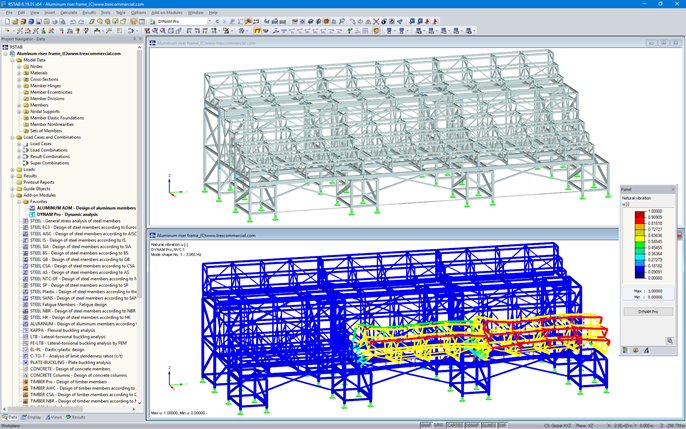

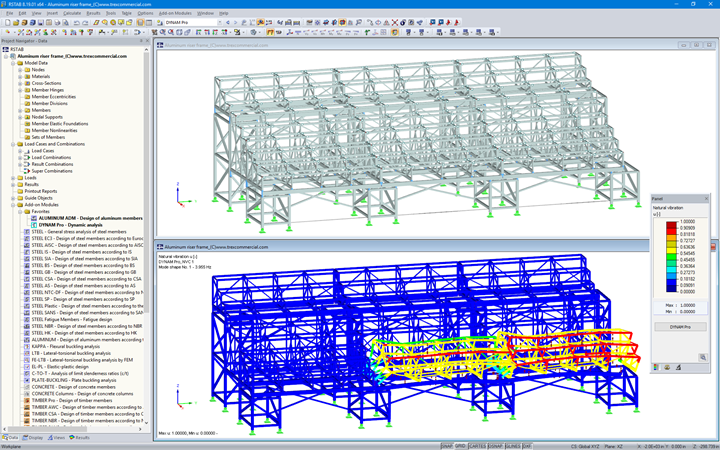

主要的设计挑战是基于所使用的材料和结构的使用。 该结构是焊接铝结构，因此在焊接区域必须考虑降低性能 使用RSTAB的ALUMINIUM ADM附加模块可以实现。 DYNAM Pro可以用来分析自然振动模式和观众在强烈要求的节律作用下的结构性能。
项目位置
