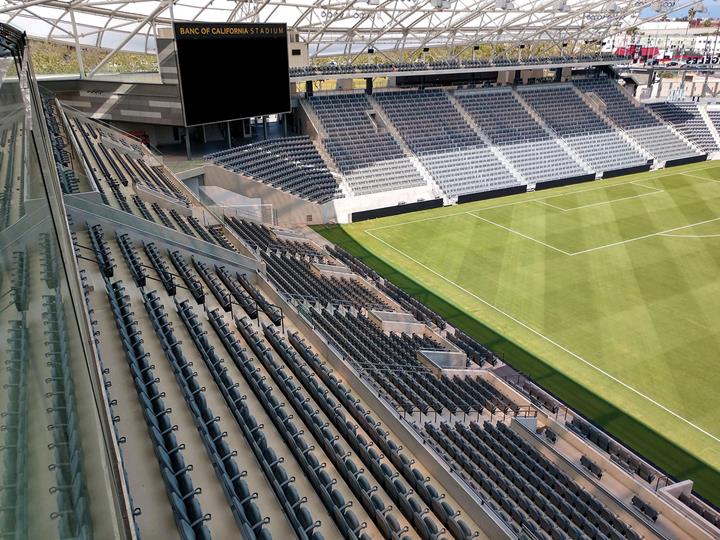

Tribunes du stade du Los Angeles Football Club Soccer, Los Angeles, États-Unis

Projet Client

Propriétaires Larry Berg, Brandon Beck, Bennett Rosenthal, Peter Guber, Tom Penn, Henry Nguyen, Ruben Gnanalingam, Vincent Tan, Will Ferrell, Mia Hamm Garciaparra, Nomar Garciaparra, Earvin Johnson, Goodwin Gaw, Chad Hurley, Tucker Kain, Kirk Lacob, Mitch Lasky, Mark Leschly, Mike Mahan, Marc Merrill, Irwin Raij, Tony Robbins, Lon Rosen, Paul Schaeffer, Brandon Schneider, Allen Shapiro, Mark Shapiro, Jason Sugarman, Joe Tsai, Harry Tsao, Rick Welts
Architecture Gensler, États-Unis
www.gensler.com
Calcul de structure Trex Commercial Products, États-Unis
www.trexcommercial.com
Montage Harriot Contracting LLC, USA

Dimensions d'une tribune

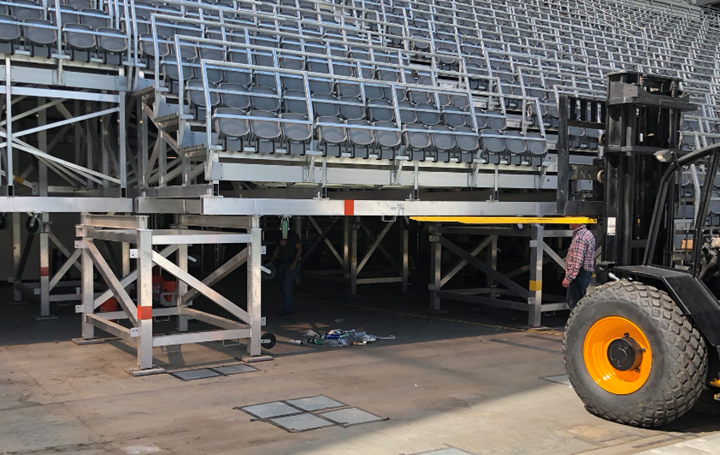

Ces tribunes mobiles installées devant la zone de but nord du stade du Los Angeles Football Club sont entourées sur trois côtés d'éléments préfabriqués en béton. Chaque tribune est autoporteuse et la structure est composée de treillis aluminium vissés sur des montants aluminium.

Les montants aluminium sont tous séparés par une travée d'environ cinq mètres. La plupart des barres sont composées de tubes carrés et rectangulaires en aluminium. Les montants sont fixés à la base à l'aide d'inserts collés dans le béton via un filetage intérieur. La surface est ainsi plane une fois la structure démontée.

La société Trex Commercial Products a fourni des sièges rabattables et un garde-corps afin de sécuriser les zones où les spectateurs se tiennent debout. Ces sièges sont intégrés au garde-corps et fixés à l'avant des contremarches aluminium.

Calcul

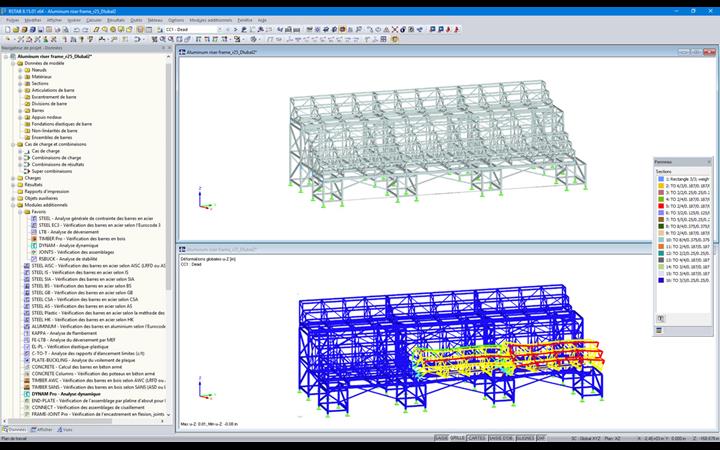

Les matériaux et la manière dont la structure allait être utilisée constituaient les principaux défis de conception de ce projet. La structure étant en aluminium soudé, des propriétés réduites ont pu être considérées dans les zones soudées grâce au module RF-/ALUMINUM ADM pour RSTAB. RF-/DYNAM Pro a été utilisé pour analyser les modes de vibration propre et le comportement de la structure, soumise au rythme intense des mouvements et des déplacements des spectateurs.
