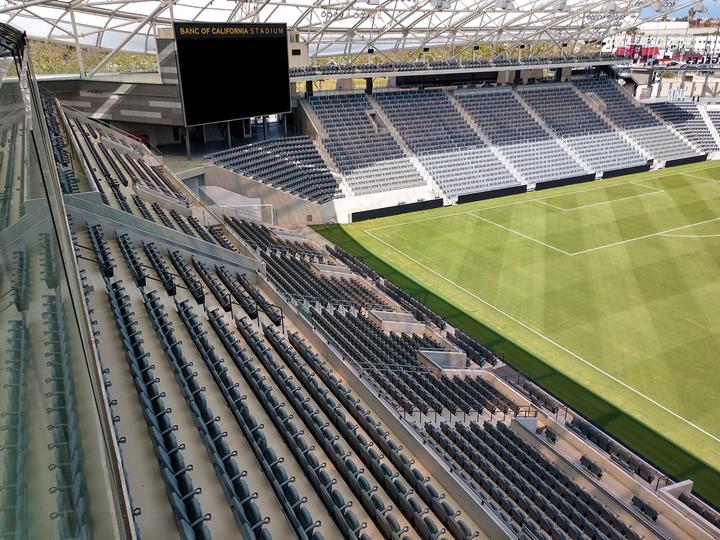

Tribunas portáteis em alumínio do estádio do Los Angeles Football Club, EUA

Projeto de cliente da Dlubal

Proprietários Larry Berg, Brandon Beck, Bennett Rosenthal, Peter Guber, Tom Penn, Henry Nguyen, Ruben Gnanalingam, Vincent Tan, Will Ferrell, Mia Hamm Garciaparra, Nomar Garciaparra, Earvin Johnson, Goodwin Gaw, Chad Hurley, Tucker Kain, Kirk Lacob, Mitch Lasky, Mark Leschly, Mike Mahan, Marc Merrill, Irwin Raij, Tony Robbins, Lon Rosen, Paul Schaeffer, Brandon Schneider, Allen Shapiro, Mark Shapiro, Jason Sugarman, Joe Tsai, Harry Tsao, Rick Welts
Arquiteto Gensler, EUA
www.gensler.com
Cálculo estrutural Trex Commercial Products, EUA
www.trexcommercial.com
Montagem Harriot Contracting LLC, EUA

Dimensões de uma tribuna

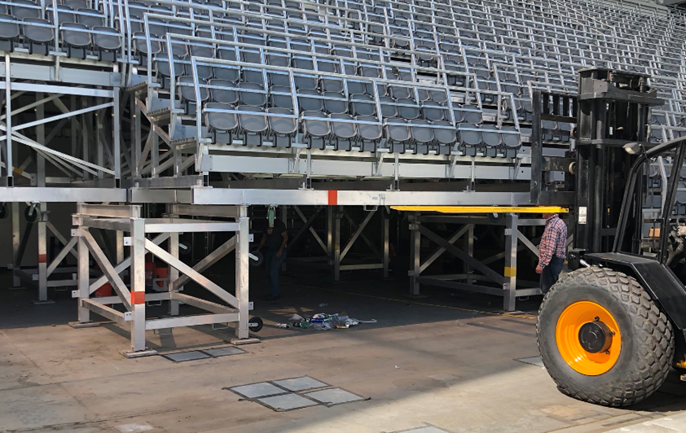

O vão entre os pórticos de alumínio individuais é na ordem dos 5 metros. A maioria das barras é constituída por tubos quadrados e retangulares em alumínio. Os pórticos estão aparafusado com roscas através de inserções coladas no betão. Isto resulta numa superfície lisa quando as tribunas são desmontadas.

Devido à concepção da área, a Trex Commercial Products teve de fornecer assentos dobráveis e uma rede de proteção, de forma a garantir áreas seguras para os lugares em pé. Os assentos dobráveis encaixam perfeitamente na proteção contra quedas e estão fixados na parte da frente dos espelhos dos degraus em alumínio.

Dimensionamento

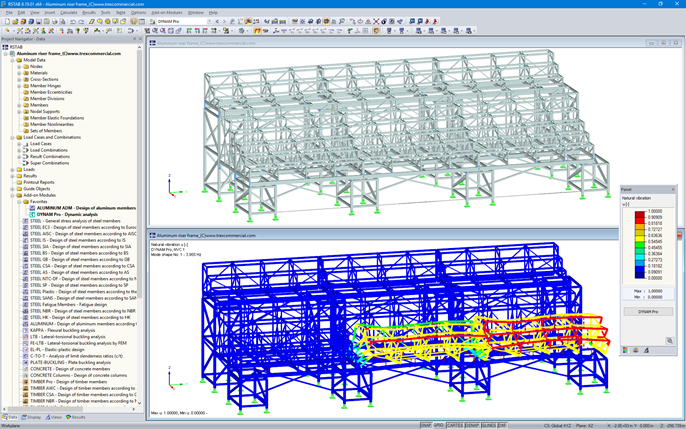

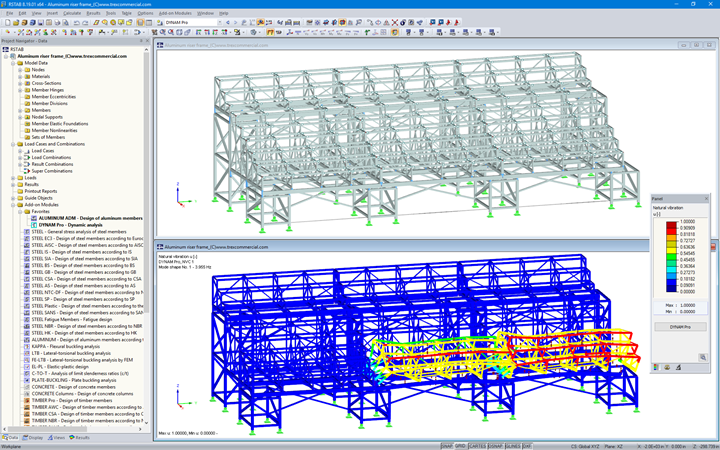

Devido aos materiais utilizados e à utilização da estrutura, houve desafios primários no dimensionamento. A estrutura é constituída por alumínio soldado, pelo que tiveram de ser consideradas propriedades reduzidas nas áreas soldadas. Para o efeito, foi utilizado o módulo adicional ALUMINIUM ADM do RSTAB. O módulo adicional DYNAM Pro foi utilizado para analisar as formas de vibração natural e o comportamento da estrutura no seguimento de movimentos rítmicos consideráveis do público.
