Mobilní hliníkové tribuny pro diváky fotbalového klubu Los Angeles FC, USA

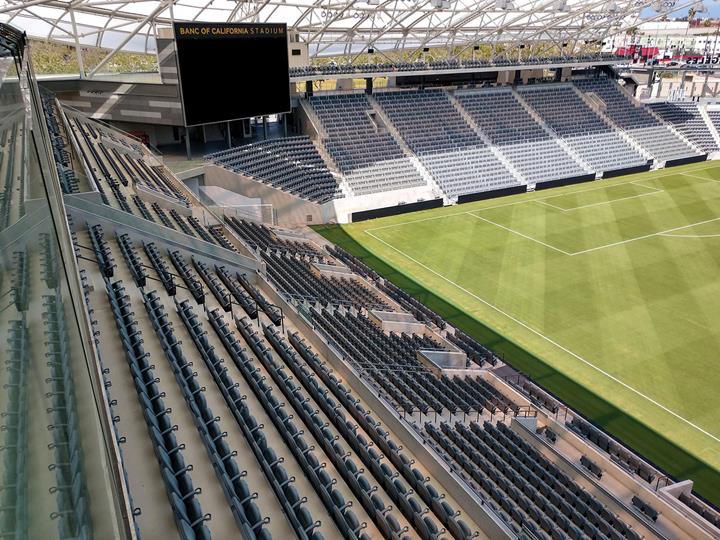

Mobilní tribuny v severní zóně stadionu fotbalového klubu Los Angeles FC doplňují na třech stranách tribuny z prefabrikovaných betonových dílců. Všechny mobilní tribuny představují volně stojící konstrukce, které se skládají z hliníkových nosníků přišroubovaných k podpůrné hliníkové konstrukci.

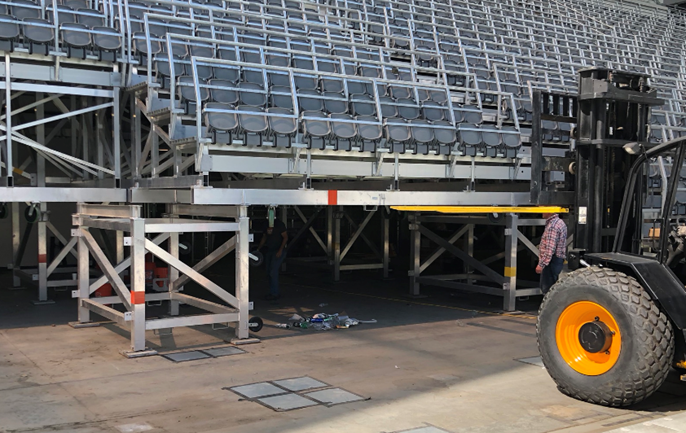

Rozpětí mezi jednotlivými podpůrnými věžemi činí asi 5 metrů. Pruty jsou obvykle ze čtvercových nebo obdélníkových hliníkových trubkových profilů. Stojky podpůrné konstrukce jsou v patě upevněny šroubem s vnitřním závitem k vložce vlepené do betonu. Po demontáži tribun tak plocha zůstává nenarušena.

Společnost Trex Commercial Products zahrnula do návrhu sklopná sedadla a ochrannou mříž pro zabezpečení zón s místy ke stání. Sklopná sedadla jsou přesně začleněna do ochranného hrazení a jsou připevněna k přední části hliníkových sedacích stupňů tribuny.

Posouzení

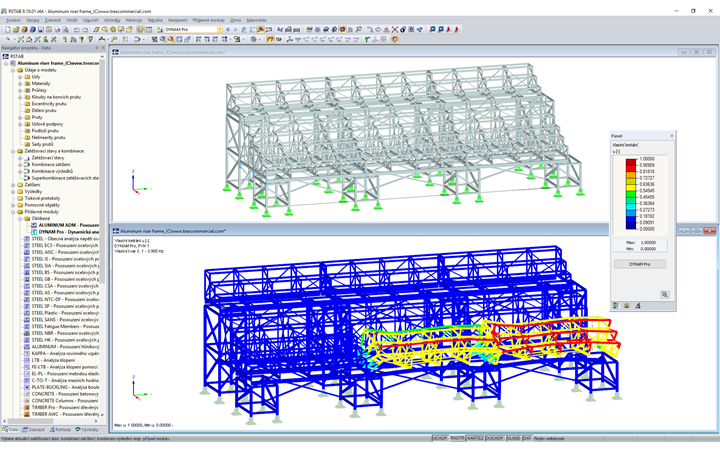

Posouzení konstrukce bylo hlavní výzvou vzhledem k vybraným materiálům a účelu konstrukce. Protože se jedná o hliníkovou svařovanou konstrukci, bylo třeba zohlednit redukované hodnoty v oblasti svarů. K tomu posloužil přídavný modul ALUMINIUM ADM k hlavnímu programu RSTAB. Pro analýzu tvarů vlastního kmitání a chování konstrukce při výrazném rytmickém pohybu diváků náš zákazník použil přídavný modul DYNAM Pro.



Zadání projektu

Data modelu

Počet uzlů 1796
Počet prutů 2747
Počet zatěžovacích stavů 13
Počet kombinací zatížení 22
Počet kombinací výsledků 8
Celková hmotnost 9,136 t
Rozměry 7,836 x 19,964 x 6,191 m
Verze programu 8.14.02
