Transportable Zuschauertribünen aus Aluminium des Los Angeles Football Club, USA
Kundenprojekt
-
01

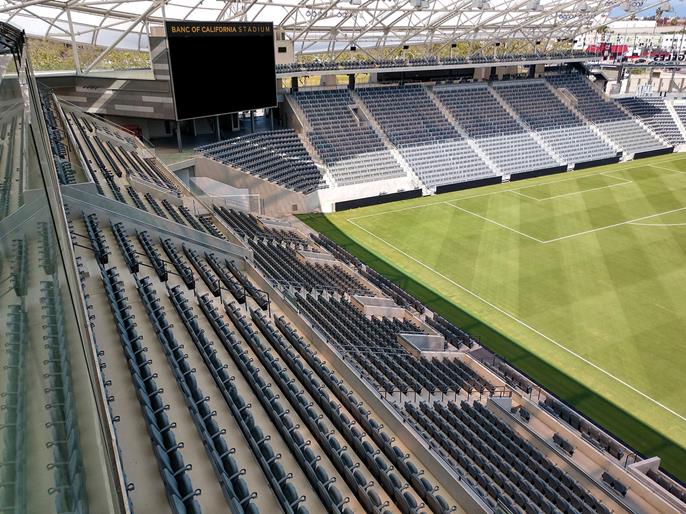

Blick in das Stadion des Los Angeles Football Club (© Trex Commercial Products)
-
01
Transportable Zuschauertribünen aus Aluminium des Los Angeles Football Club, USA
-
01
Software für die statische Berechnung von fliegenden Bauten (temporäre Bauten, semi-permanente Bauten)
-
01
© Trex Commercial Products

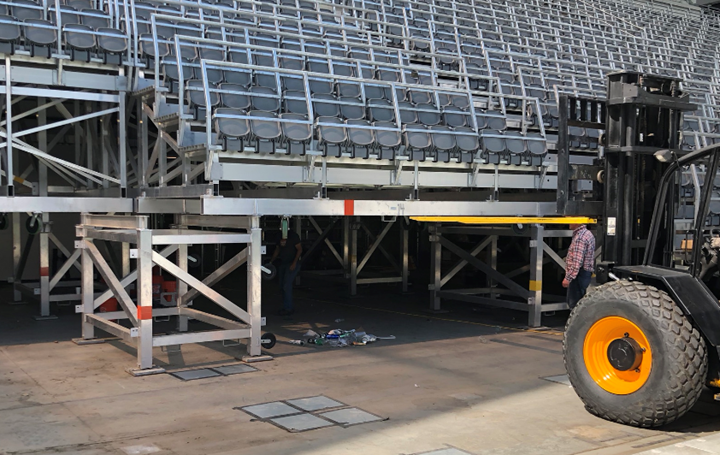

Die transportablen Tribünen in der nördlichen Endzone des Fußballstadions des Los Angeles Football Clubs werden auf drei Seiten von Tribünen aus Betonfertigteilen umgeben. Alle transportablen Tribünen sind frei stehend. Die Konstruktionen bestehen aus Aluminiumträgern, die mit den darunter befindlichen Aluminiumgestellen verschraubt sind.
| Inhaber | Larry Berg, Brandon Beck, Bennett Rosenthal, Peter Guber, Tom Penn, Henry Nguyen, Ruben Gnanalingam, Vincent Tan, Will Ferrell, Mia Hamm Garciaparra, Nomar Garciaparra, Earvin Johnson, Goodwin Gaw, Chad Hurley, Tucker Kain, Kirk Lacob, Mitch Lasky, Mark Leschly, Mike Mahan, Marc Merrill, Irwin Raij, Tony Robbins, Lon Rosen, Paul Schaeffer, Brandon Schneider, Allen Shapiro, Mark Shapiro, Jason Sugarman, Joe Tsai, Harry Tsao, Rick Welts |
| Architekt |
Gensler, USA www.gensler.com |
| Statische Berechnung |
Trex Commercial Products, USA www.trexcommercial.com |
| Montage | Harriot Contracting LLC, USA |
Daten einer Tribüne

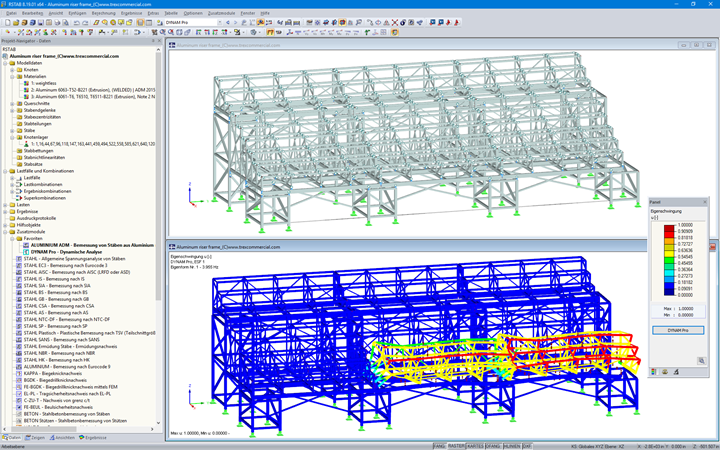

Modell
Die Spannweite zwischen den einzelnen Aluminiumgestellen beträgt ungefähr fünf Meter. In der Regel bestehen die Stäbe aus Quadrat- und Rechteckrohren aus Aluminium. Die Gestelle sind am Fußpunkt mit in den Beton eingeklebten Einsätzen mit Innengewinde verschraubt. Dadurch erhält man eine glatte Fläche, wenn die Tribünen abgebaut werden.
Trex Commercial Products musste aufgrund der Gestaltung dieses Bereichs Klappsitze sowie ein Schutzgitter liefern, um sichere Bereiche für Stehplätze zu haben. Die Klappsitze passen genau in die Absturzsicherung und sind an der Vorderseite der Setzstufen aus Aluminium befestigt.
Bemessung
Aufgrund der verwendeten Materialien und der Nutzung der Konstruktion gab es zentrale Herausforderungen bei der Bemessung. Die Struktur besteht aus geschweißtem Aluminium, sodass reduzierte Eigenschaften in den geschweißten Bereichen berücksichtigt werden mussten. Hierfür wurde das RSTAB-Zusatzmodul ALUMINIUM ADM eingesetzt. Mit DYNAM Pro wurden die Eigenschwingungsformen und das Verhalten der Struktur durch die erheblichen rhythmischen Bewegungen der Zuschauer untersucht.
