Trybuny aluminiowe na stadionie do piłki nożnej Los Angeles Football Club, Kalifornia, USA

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

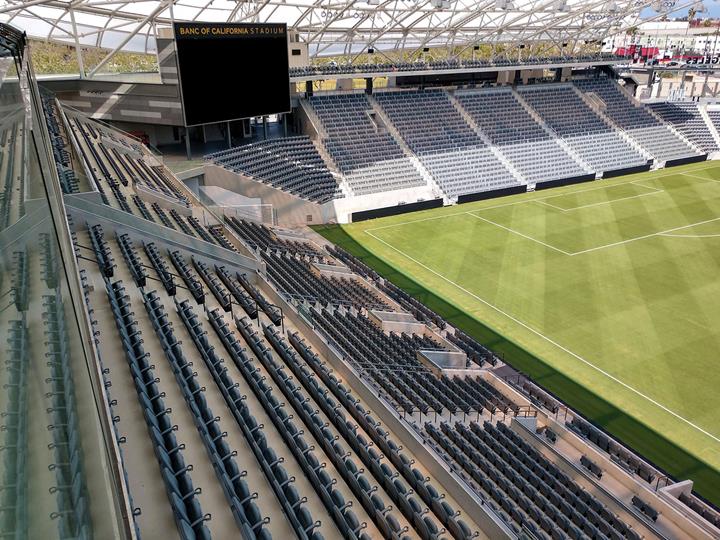

Przenośne trybuny aluminiowe w północnej strefie stadionu piłkarskiego Los Angeles Football Club są otoczone z trzech stron trybunami z prefabrykowanego betonu. Trybuny są systemami wolnostojącymi, składającymi się z aluminiowych kratownic, które można odłączyć od albuminowych wież.

Właściciele Larry Berg, Brandon Beck, Bennett Rosenthal, Peter Guber, Tom Penn, Henry Nguyen, Ruben Gnanalingam, Vincent Tan, Will Ferrell, Mia Hamm Garciaparra, Nomar Garciaparra, Earvin Johnson, Goodwin Gaw, Chad Hurley, Tucker Kain, Kirk Lacob, Mitch Lasky, Mark Leschly, Mike Mahan, Marc Merrill, Irwin Raij, Tony Robbins, Lon Rosen, Paul Schaeffer, Brandon Schneider, Allen Shapiro, Mark Shapiro, Jason Sugarman, Joe Tsai, Harry Tsao, Rick Welts
Architekt Gensler, USA
www.gensler.com
Analiza konstrukcyjna i obliczenia Trex Commercial Products, USA
www.trexcommercial.com
Montaż Harriot Contracting LLC, USA

Wymiary jednej trybuny

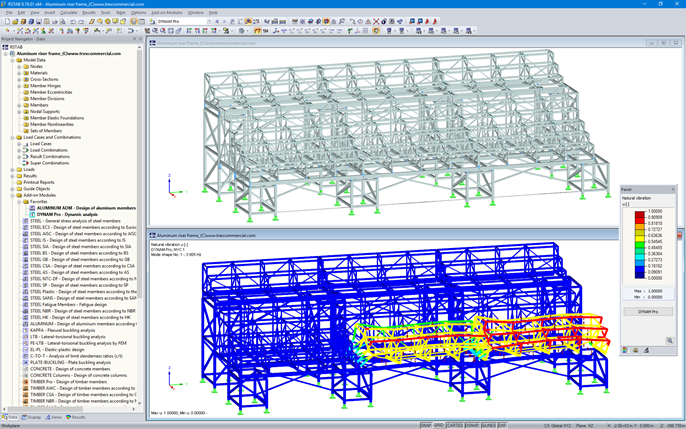

Model

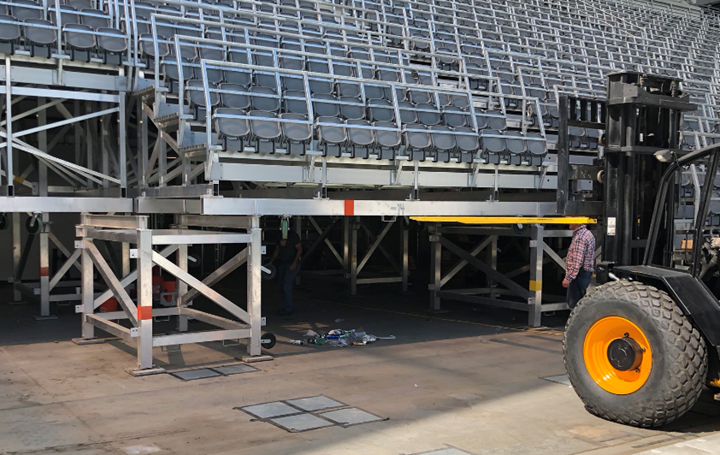

Rozpiętość pomiędzy pojedynczymi skratowaniami nośnymi wynosi około 5 metrów. Większość prętów to aluminiowe rury kwadratowe lub prostokątne. Wieże są przymocowane do betonowego podłoża za pomocą wkładek z gwintem wewnętrznym, epoksydowanych w betonie.  Dzięki temu powierzchnia pozostaje gładka, gdy profile zostaną zdemontowane.

Zgodnie z projektem, firma Trex Commercial Products musiała dostarczyć składane fotele i barierkę ochronną, aby stworzyć bezpieczne przestrzenie dla miejsc stojących. Składane siedzenia są zintegrowane z elementami barierki, które są z kolei przymocowane do przedniej części albuminowych trybun.

Obliczenia

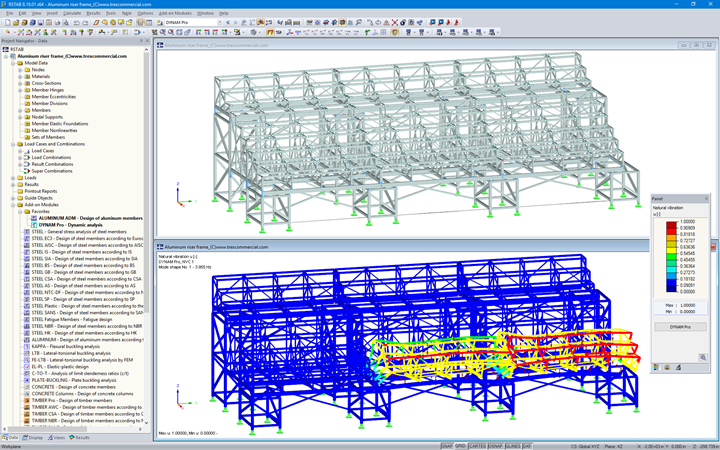

Główne wyzwania, przed którymi stanęli projektanci, miały związek z zastosowaniem konstrukcji i wykorzystanymi materiałami. Konstrukcja składa się ze spawanego aluminium, a więc w strefach spawanych należało uwzględnić zmniejszone właściwości, co było możliwe dzięki wykorzystaniu modułu dodatkowego ALUMINUM ADM dla RSTAB. Moduł DYNAM Pro wykorzystano do analizy częstotliwości drgań własnych i pracy konstrukcji, narażonej na znaczną aktywność widzów.
