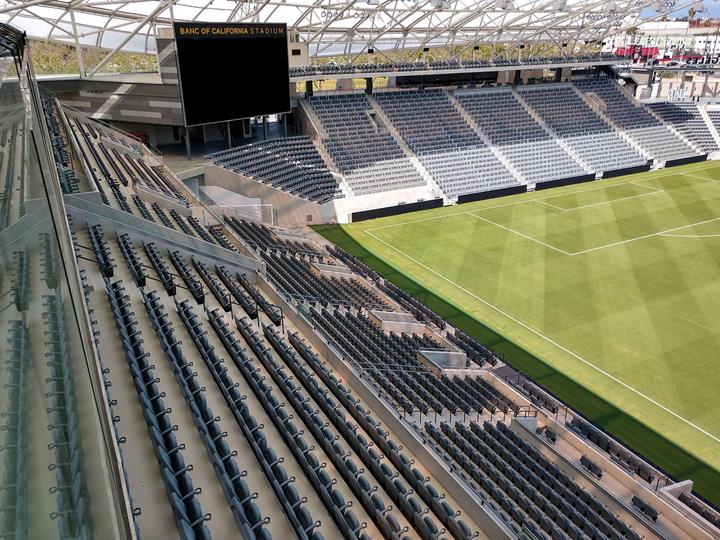

Tribune in alluminio dello stadio di calcio del Los Angeles Football Club, Los Angeles, CA USA

Progetto cliente

Proprietari Larry Berg, Brandon Beck, Bennett Rosenthal, Peter Guber, Tom Penn, Henry Nguyen, Ruben Gnanalingam, Vincent Tan, Will Ferrell, Mia Hamm Garciaparra, Nomar Garciaparra, Earvin Johnson, Goodwin Gaw, Chad Hurley, Tucker Kain, Kirk Lacob, Mitch Lasky, Mark Leschly, Mike Mahan, Marc Merrill, Irwin Raij, Tony Robbins, Lon Rosen, Paul Schaeffer, Brandon Schneider, Allen Shapiro, Mark Shapiro, Jason Sugarman, Joe Tsai, Harry Tsao, Rick Welts
Architetto Gensler, USA
www.gensler.com
Analisi e progettazione strutturale Trex Commercial Products, USA
www.trexcommercial.com
Assemblaggio Harriot Contracting LLC, USA

Dimensioni di una tribuna

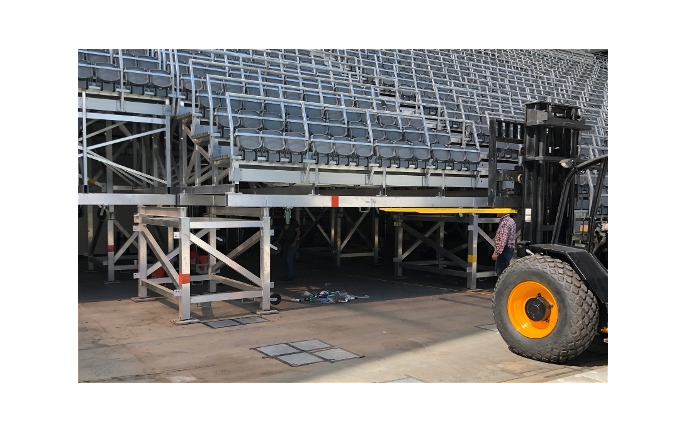

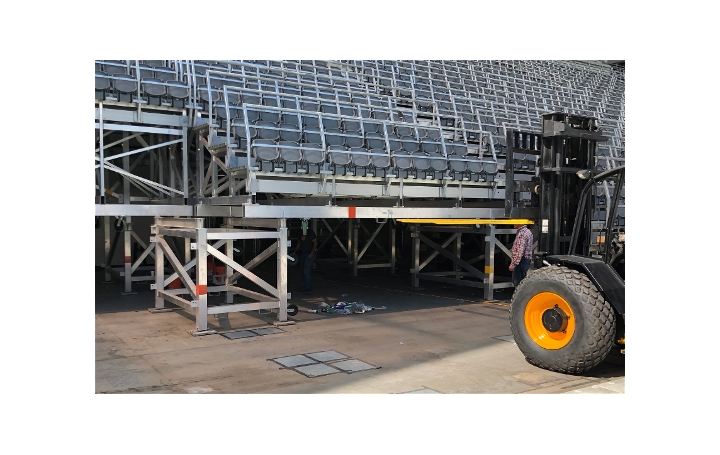

Le tribune rimovibili sono circondate su tre lati da colonne montanti prefabbricate nell'estremo nord dello stadio di calcio del Los Angeles Football club. Le tribune sono un sistema indipendente. Il sistema è costituito da travature in alluminio che sono smontabili dalle torri in alluminio.

La luce tra le singole torri ammonta a circa cinque metri. La maggior parte delle aste sono tubi in alluminio quadrati e rettangolari. Le torri sono fissate al sottostrato in calcestruzzo tramite inserti filettati incollati internamente al calcestruzzo con resina epossidica risultante in una superficie a filo quando si rimuove il sistema.

Il progetto in questa area ha richiesto che Trex Commercial Products fornisse sedili pieghevoli e un guardrail per consentire aree di spettatori più sicure. I sedili pieghevoli si integrano nelle guardrail e sono fissati alla parte anteriore dei montanti in alluminio.

Progetto

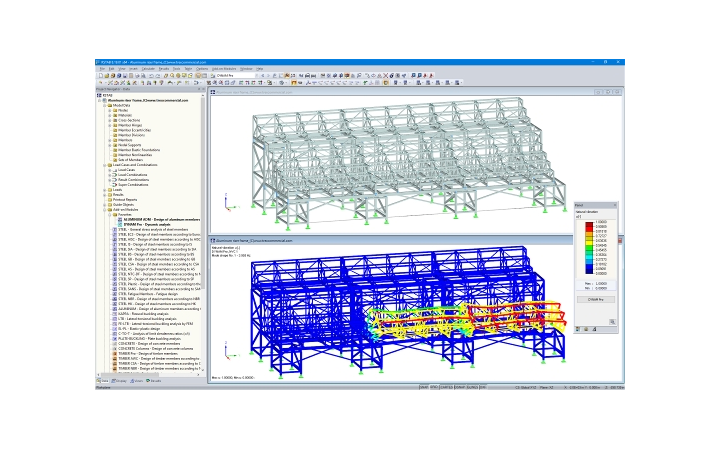

Le principali sfide di progetto si sono basate sui materiali utilizzati e l'uso della struttura. La struttura era in alluminio saldato in modo tale che le proprietà ridotte dovevano essere considerate nelle zone di saldatura, ciò è stato possibile usando il modulo aggiuntivo ALUMINIUM ADM di RSTAB. DYNAM Pro è stato utilizzato per analizzare i modi di vibrare naturale e le prestazioni della struttura soggette ad attività ritmiche molto impegnative da parte degli spettatori.
