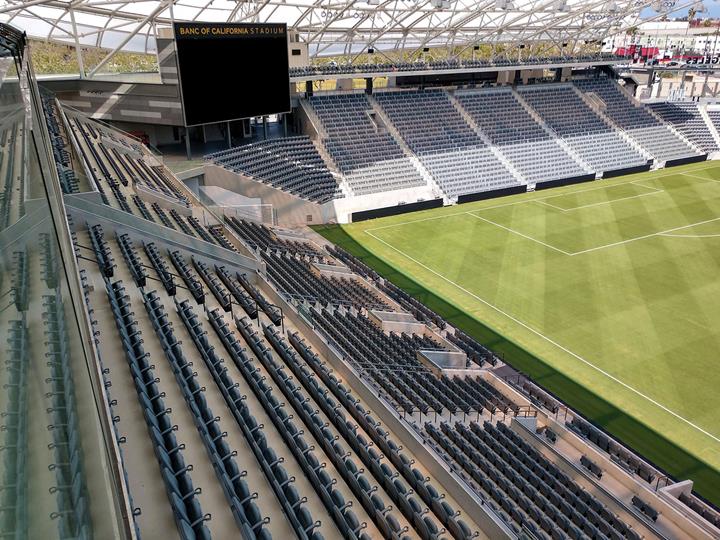

Tribunas de aluminio del estadio de Los Angeles FC, Los Ángeles, Estados Unidos

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

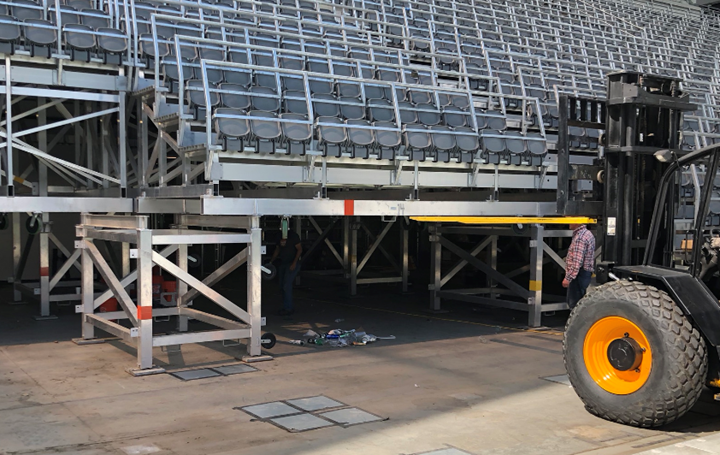

Las tribunas desmontables están rodeadas por tres lados por elevadores de asientos prefabricados en la zona final norte del estadio de Los Angeles FC. Las tribunas son un sistema independiente. El sistema está compuesto por cerchas de aluminio las cuales son desmontables de las torres de aluminio.

Propietarios Larry Berg, Brandon Beck, Bennett Rosenthal, Peter Guber, Tom Penn, Henry Nguyen, Ruben Gnanalingam, Vincent Tan, Will Ferrell, Mia Hamm Garciaparra, Nomar Garciaparra, Earvin Johnson, Goodwin Gaw, Chad Hurley, Tucker Kain, Kirk Lacob, Mitch Lasky, Mark Leschly, Mike Mahan, Marc Merrill, Irwin Raij, Tony Robbins, Lon Rosen, Paul Schaeffer, Brandon Schneider, Allen Shapiro, Mark Shapiro, Jason Sugarman, Joe Tsai, Harry Tsao y Rick Welts
Arquitecto Gensler, Estados Unidos
www.gensler.com
Análisis y diseño estructural Trex Commercial Products, Estados Unidos
www.trexcommercial.com
Ensamblado Harriot Contracting LLC, Estados Unidos

Dimensiones de una sola tribuna

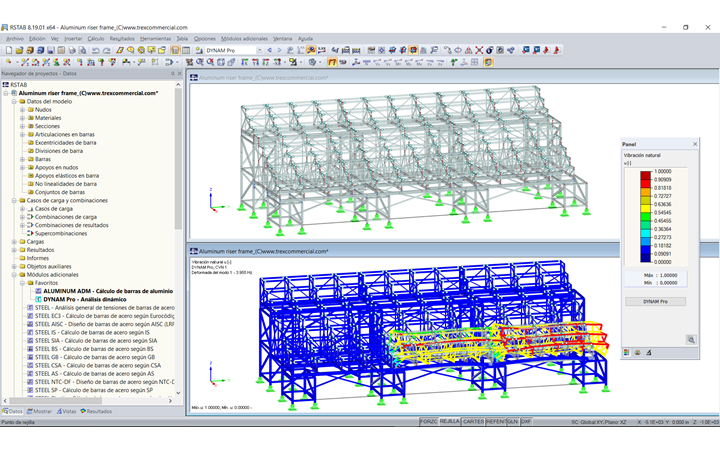

Modelo

El espacio libre entre las torres individuales es de aproximadamente cinco metros. La mayoría de las barras son tubos cuadrados y rectangulares de aluminio. Las torres se unen al sustrato de hormigón por medio de piezas roscadas internamente con epoxi en el hormigón resultando en una superficie nivelada al quitar el sistema.

El diseño en esta área requirió que Trex Commercial Products proporcionara asientos plegables y una barandilla para permitir áreas de asientos de espectadores más seguras. Los asientos plegables se integran en las unidades de las barandillas y se unen a la parte frontal de las barras de aluminio.

Cálculo

Los principales desafíos de diseño se basaron en los materiales utilizados y el uso de la estructura. La estructura se soldó con aluminio de modo que se tuvieron que considerar las propiedades reducidas en las zonas de soldadura, lo cual fue posible utilizando el módulo adicional ALUMINIUM ADM para RSTAB. DYNAM Pro se utilizó para analizar los modos de vibración naturales y el funcionamiento de la estructura sujeta a actividades rítmicas significativamente exigentes por parte de los espectadores.

Ubicación del proyecto
