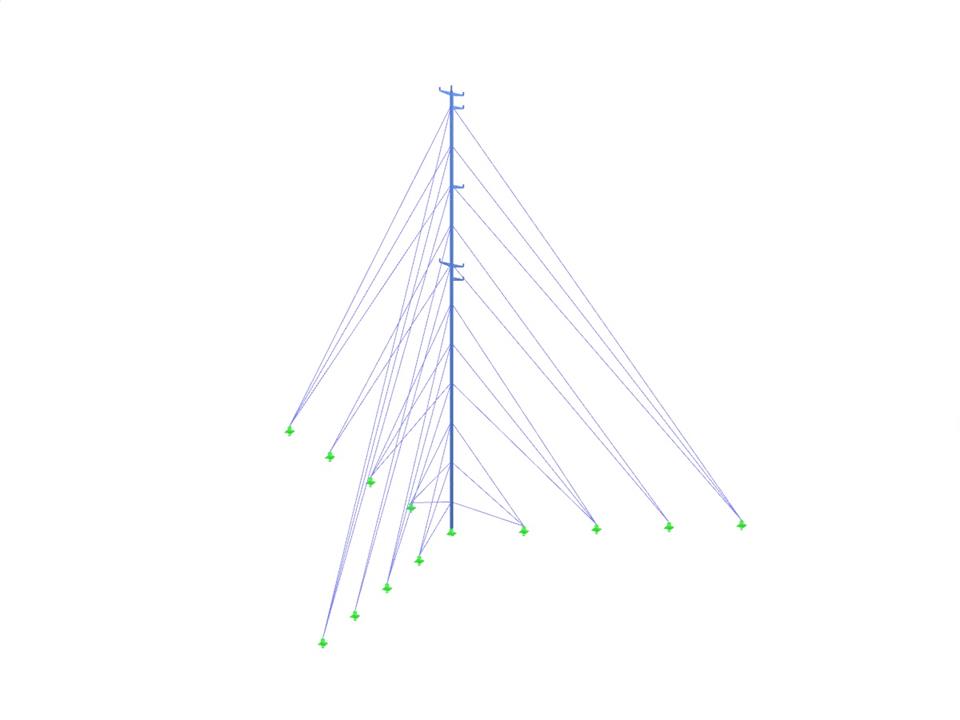

该模型展示了一座拉索塔，用于评估计划中的风电场的风速测量。塔的高度可达 150 米，并沿预定的风机中心轴安装在空地上。结构为三角截面的钢管桁架结构，每层设有三套预应力缆绳以确保最佳稳定性。为确保准确的测量数据，依据 ISO 61400-12-1 标准正确布置测风仪和风向标。结构分析与设计由西班牙马德里 Lasser Eólica S.L. 公司完成 (© Lasser Eólica S.L.)。
模型用于
拉线式气象塔
无法下载
客户项目/只视图
| 节点数目： | 1829 |
| 杆件数目： | 2455 |
| 荷载工况数目 | 8 |
| 荷载组合数目 | 40 |
| 结果组合数目 | 2 |
| 总重量 | 3,294 t |
| 翘曲区域尺寸 | 104.423 x 90.500 x 101.100 m |
| 软件版本 | 8.23.00 |
