Diemersteiner Tal - 曲面木构凉亭
客户项目
2020年12月16日
001191

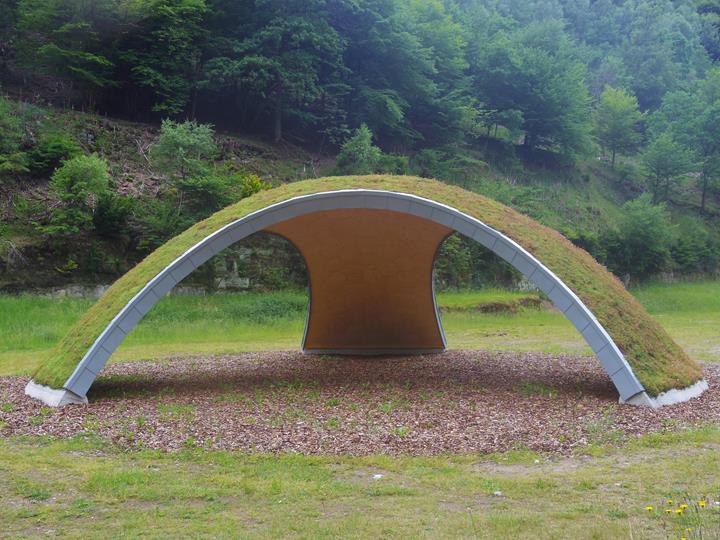

2019年,在德国凯撒斯劳滕(Kaiserslautern)附近的Diemersteiner Tal建造了一个特殊的亭子。 该结构是完全由木结构,不需要任何金属紧固件。
甲方 |
德国凯泽斯劳滕工业大学 www.uni-kl.de |
建筑设计 |
Christopher Robeller教授 “数字木结构DTC” Kaiserslautern技术大学 www.uni-kl.de |
结构设计 |
PIRMIN JUNG www.pirminjung.de |
木结构 |
CLTECH GmbH&Co. KG cltech.de |
模型参数
- 长:: 12 m
- 宽:: 12 m
- 高:: ~ 4,0 m
- 节点数目:: 1674
- 面的数目:: 229
- 有限单元的数目:: 10521
模型
展馆位于Kaiserslautern工业大学建筑学院新的木结构研究园区。 该结构为建筑入口景观。

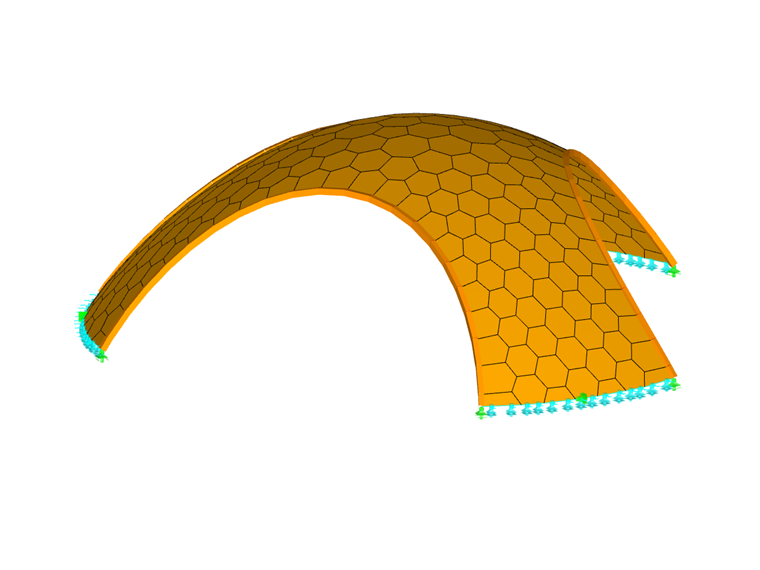

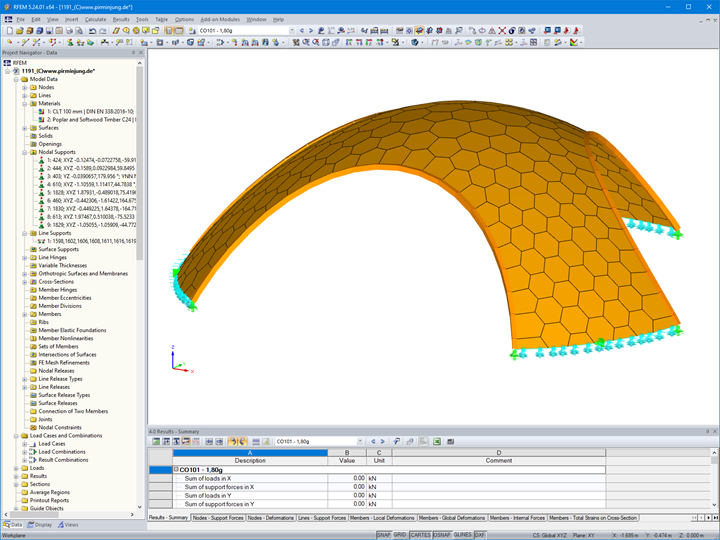

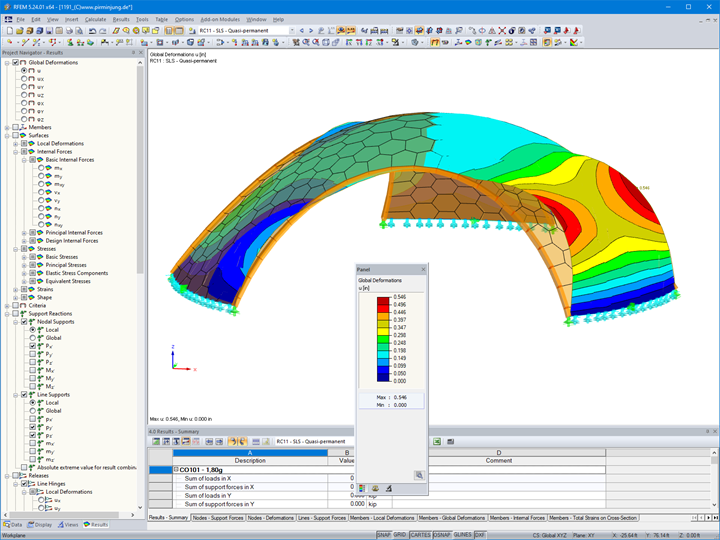

PIRMIN JUNG对这座独特的建筑进行了结构分析和设计。 为了对正交胶合木(CLT)进行面设计以及与连接件连接,PIRMIN JUNG的工程师们使用了有限元程序RFEM。 负责该项目的是凯泽斯劳滕工业大学的DTC数字木结构研究组。 Christopher Robeller教授。 该小组开发了一种软件,用于制造轻木正交胶合木板。
结构

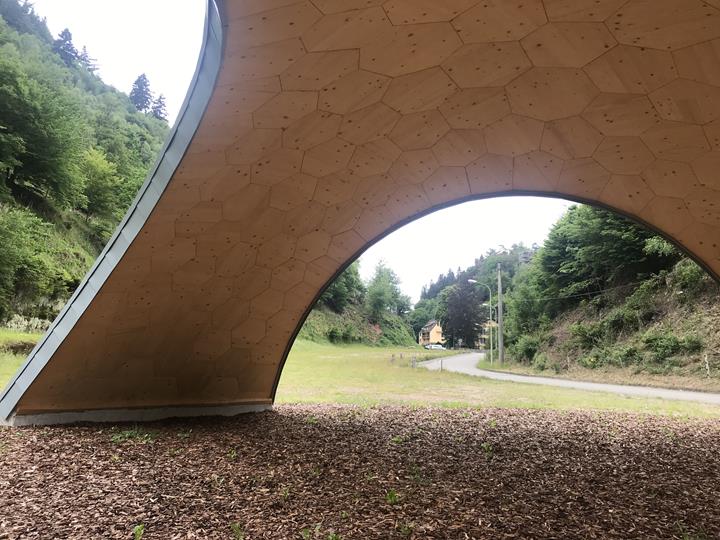

木制凉亭高约4米. 拱形屋面由3个由拱形结构组成的大侧翼连接到基础。 壳结构的厚度为10厘米。 因为构件几乎不需要受弯,所以主要是受压,所以材料的利用率很高。

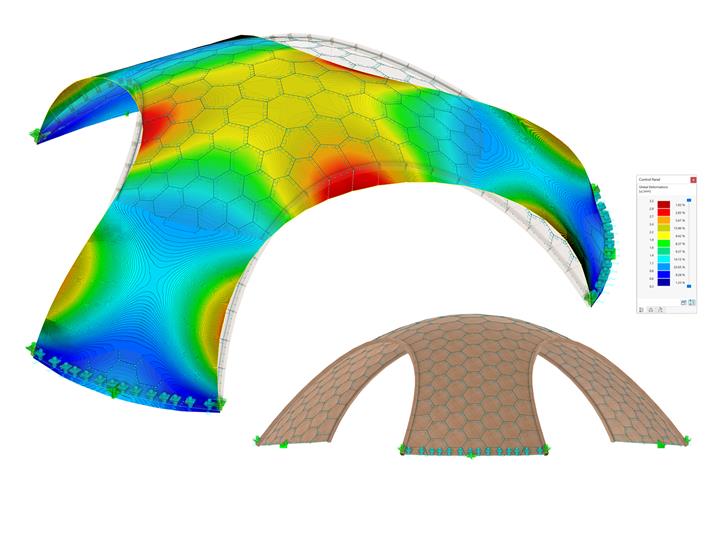

设计师使用计算机算法将整个壳体结构分割成许多个五边形、六边形和七边形。 创建了200多个这样的曲面,每个曲面的大小均约为60厘米,没有两个曲面的几何形状是完全相同的。 所有组件都可以用多层建筑的墙体组件生产过程中产生的废料制成。节约材料,绿色环保。
曲面单元直角通过胶合的山毛榉木榫钉和X-Fix连接器彼此连接,X-Fix连接器是楔形的胶合板制成的燕尾形木材连接器。 X-fix型连接器可以抵抗相邻的面内平面位移产生的拉力和剪力。 这也确保了在组装过程中面板的无间隙连接。 山毛榉木销钉固定板,并将垂直于板的横向力传递给板。
从最初的设计到最终的施工,整个项目在八个星期的时间内完成。 生产和组装仅用了8天时间。 使用6个高1.4米(重17吨)的OSB板进行荷载测试,在完成该结构后验算了该穹顶的高承载能力。
