Pabellón en el valle de Diemersteiner - Forma libre
Proyecto de cliente
![[DE] CP 001191 | Pabellón en el valle de Diemersteiner - Forma libre](/-/media/Images/netgenium/thumbnails/2/9/6/6/5/2966568/2966568.png?la=es&mw=280&mlid=434E7BE0BB444447AA4289B0BB8CE940&hash=286B5B54C2B50EA7D36680629878770C8D5BC11D)
-
01

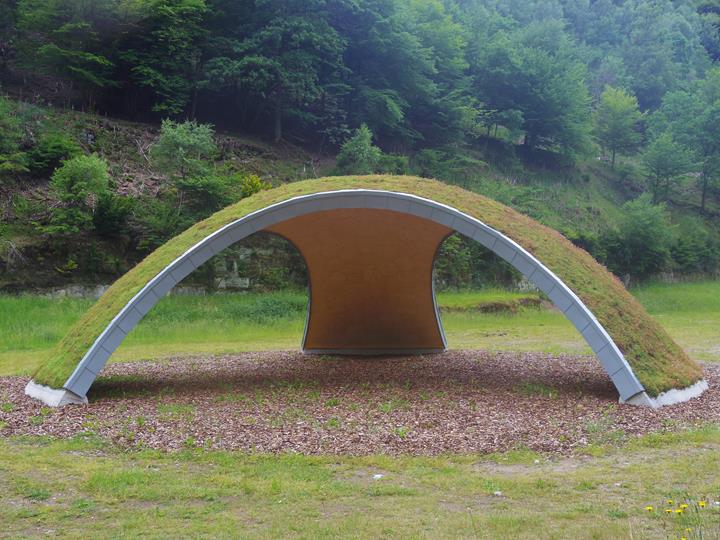

Imagen - Pabellón de madera en la Universidad Técnica de Kaiserslautern (© PIRMIN JUNG)
-
01

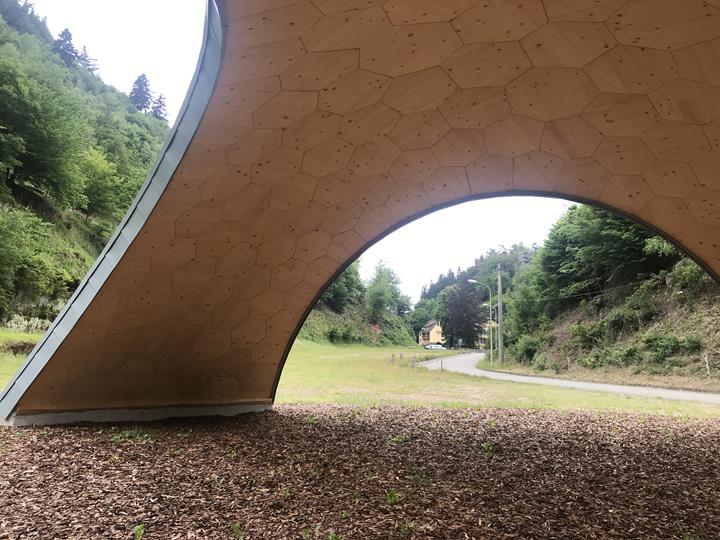

Imagen - Vista interior del pabellón de madera (© PIRMIN JUNG)
-
01

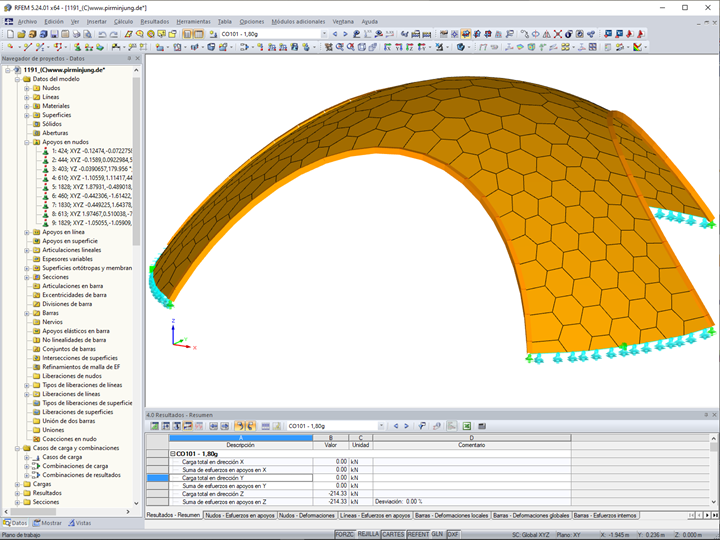

Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
01

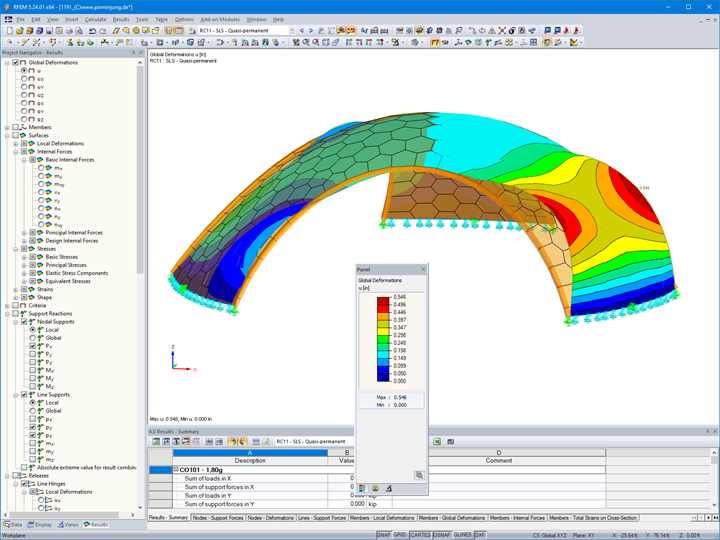

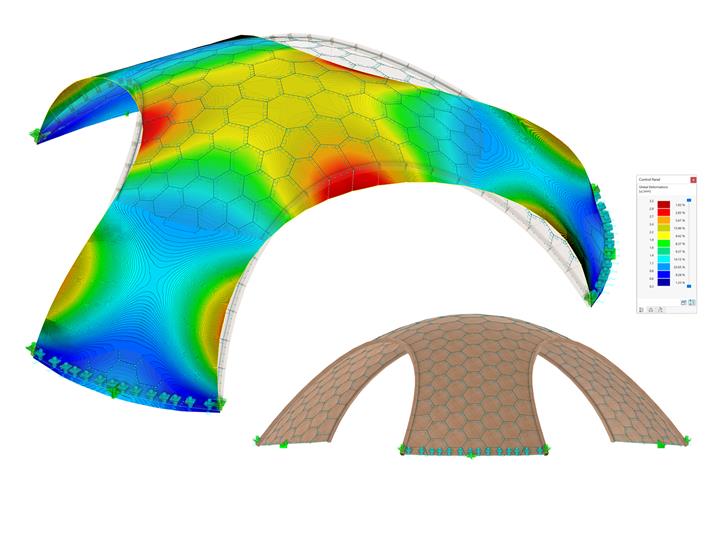

Imagen - Deformación en RFEM del pabellón de madera (© PIRMIN JUNG)
-
01
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
02
Imagen - Vista interior del pabellón de madera (© PIRMIN JUNG)
-
02
Imagen - Pabellón de madera en la Universidad Técnica de Kaiserslautern (© PIRMIN JUNG)
-
02
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
02
Imagen - Deformación en RFEM del pabellón de madera (© PIRMIN JUNG)
-
02
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
03
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
03
Imagen - Pabellón de madera en la Universidad Técnica de Kaiserslautern (© PIRMIN JUNG)
-
03
Imagen - Vista interior del pabellón de madera (© PIRMIN JUNG)
-
03
Imagen - Deformación en RFEM del pabellón de madera (© PIRMIN JUNG)
-
03
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
03
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
04
Imagen - Deformación en RFEM del pabellón de madera (© PIRMIN JUNG)
-
04
Imagen - Pabellón de madera en la Universidad Técnica de Kaiserslautern (© PIRMIN JUNG)
-
04
Imagen - Vista interior del pabellón de madera (© PIRMIN JUNG)
-
04
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
04
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
-
04
Imagen - Modelo del pabellón de madera en RFEM (© PIRMIN JUNG)
En 2019, se construyó un pabellón extraordinario en el valle de Diemersteiner, cerca de Kaiserslautern (Alemania). La estructura está compuesta completamente de madera y no requiere un solo medio de fijación de metal.
| Propietario |
Universidad Técnica de Kaiserslautern, Alemania www.uni-kl.de |
| Diseño arquitectónico: |
Jun. Prof. Dr. Christopher Robeller "Digital Timber Construction DTC" Universidad Técnica de Kaiserslautern www.uni-kl.de |
| Diseño estructural |
PIRMIN JUNG www.pirminjung.de |
| Estructura de madera |
CLTECH GmbH & Co.KG cltech.de |
Parámetros del modelo
Modelo
El pabellón está ubicado en el nuevo campus de investigación sobre madera de la Facultad de Arquitectura de la Universidad Técnica de Kaiserslautern. Éste forma la entrada al sitio.
La empresa PIRMIN JUNG ha realizado el análisis y diseño estructural de este edificio único y exclusivo. Para el cálculo de la superficie de madera contralaminada (CLT) y las uniones, los ingenieros de PIRMIN JUNG utilizaron el programa de elementos finitos RFEM. El grupo de investigación Digital Timber Construction DTC de la Universidad Técnica de Kaiserslautern fue dirigido por Jun. Profesor Dr. Christopher Robeller. Este grupo desarrolló un software para la fabricación de estructuras de paneles de madera contralaminada (CLT) ligera.
La estructura
El pabellón de madera tiene aproximadamente 4 m de alto y un vano de más de 12 m. Tres grandes alas arqueadas se extienden del techo abovedado y se conectan a la cimentación. La estructura de la cáscara está compuesta por paneles de CLT de 10 cm de espesor. Debido a que los componentes están sujetos principalmente a compresión junto con poca flexión, se requirieron menos materiales.
Los componentes del arco pentagonales a heptagonales requirieron un algoritmo matemático. Se crearon más de 200 superficies geométricas únicas de aproximadamente 60 cm de ancho mediante cálculos por computadora. Estos pequeños componentes se fabricaron a partir de piezas de restos que normalmente se consideran desechos durante la producción de elementos de muros de edificios de varios pisos.
Los paneles adyacentes están conectados con pasadores de haya encolados y conectores de fijación en X, los cuales son conectores de madera contrachapada en forma de cola de milano. Los conectores de fijación en X resisten los esfuerzos de tracción y cortante resultantes del desplazamiento de la superficie en el plano adyacente. También aseguran una conexión sin huecos para los paneles durante el montaje. Los pasadores de haya encolados fijan las placas y transfieren los esfuerzos transversales que actúan perpendiculares a las placas.
El proyecto entero se completó en ocho semanas, incluyendo desde la planificación inicial hasta la construcción final. La producción y el montaje en sí solo tomaron ocho días. Las pruebas de carga utilizando seis paneles de virutas orientadas (OSB) con una altura de 1,40 m (correspondientes a un peso de aproximadamente 17 toneladas) pudieron verificar la alta capacidad de carga de la cúpula probada matemáticamente después de haber completado la construcción.
