常问问题常见问题解答000401 | 我想在模型中使用联轴器。 ...

问题:

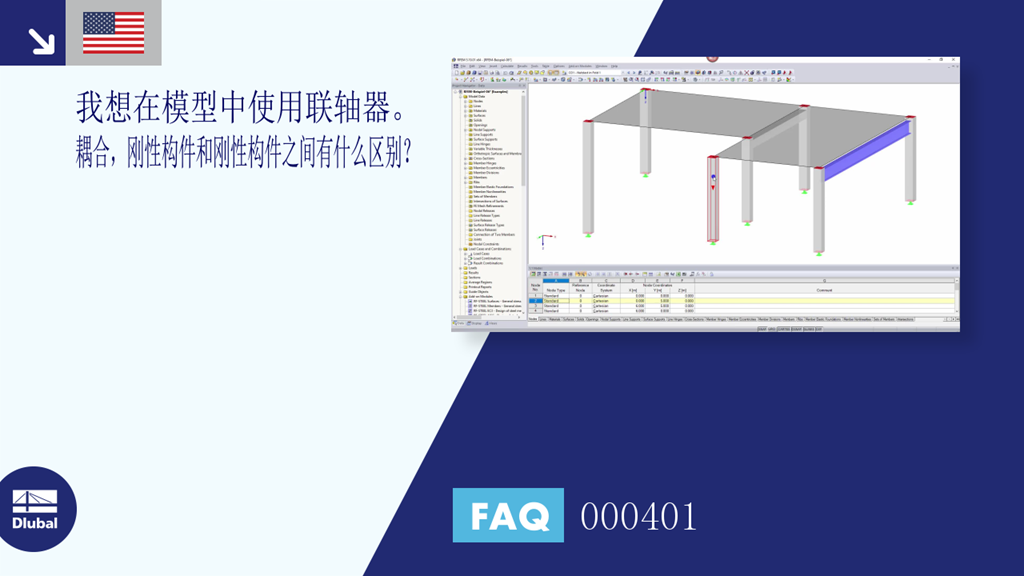

我想在模型中使用联轴器。 耦合,刚性构件和刚性构件之间有什么区别?

答案:
铰接杆件是指具有定义的刚性或铰接性质的虚拟杆件。 有4个选项用于耦合始端节点和末端节点。 轴向和剪力或者扭矩和弯矩在节点之间直接传递。 耦合可以在特殊情况下对力和弯矩的传递进行建模。

如果指定“假刚性”作为截面描述,那么考虑到释放或其他杆件属性,可以使用具有高刚度的杆件。 在RFEM 5和RSTAB 8中,Dummy Rigid替换为Rigid杆件。 但是,出于兼容性的考虑,仍然可以使用Dummy Rigid。

这些杆件的刚度是根据杆件长度L计算的:

EA-x = GI-x = 1013⋅L
EI-y = EI-z = 1013⋅L3
GA-y = GA-z = 1015⋅L(RFEM)或GA-y = GA-z = 0(RSTAB)

值:

  1. EA[SCHOOL.FAX] 应变强度
  1. GI-x 抗扭刚度
  1. EI 抗弯刚度
  1. GA 抗剪刚度
