Domanda:

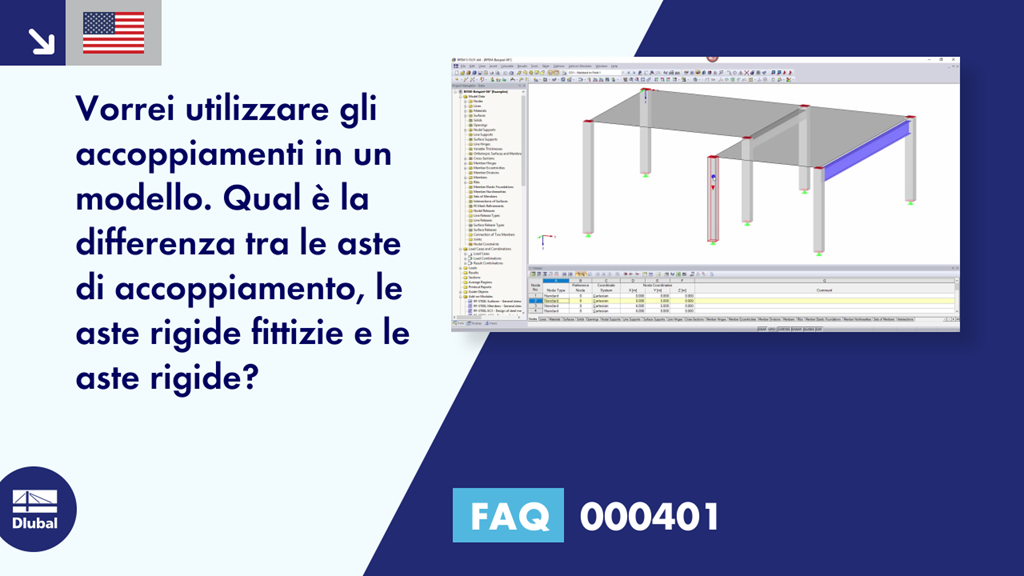

Vorrei utilizzare gli accoppiamenti in un modello. Qual è la differenza tra le aste di accoppiamento, le aste rigide fittizie e le aste rigide?
Risposta:
Un'asta di accoppiamento è un'asta virtuale con proprietà rigide o incernierate definibili. Sono disponibili quattro opzioni per accoppiare il nodo iniziale e il nodo finale. Le forze di taglio ed assiali, rispettivamente torsionali e di momenti flettenti, sono trasferite direttamente da un nodo all'altro. I giunti consentono di modellare situazioni speciali per la trasmissione di forze e momenti.
Se si specifica l'unità rigida fittizia come descrizione della sezione trasversale, è possibile utilizzare un'asta con un alto grado di rigidezza, tenendo conto dei rilasci o di altre proprietà dell'asta. In RFEM 5 e RSTAB 8, l'asta rigida è stata sostituita dall'asta rigida. Tuttavia, per motivi di compatibilità, è ancora possibile utilizzare Dummy Rigid.
Le rigidezze in queste aste sono calcolate in relazione alla lunghezza dell'asta L:
EA-x = GI-x = 1013 ⋅ L
EI-y = EI-z = 1013 ⋅ L3
GA-y = GA-z = 1015 ⋅ L (RFEM) o GA-y = GA-z = 0 (RSTAB)
dove
- EAx Resistenza alla deformazione
- GIx rigidezza torsionale
- EI rigidezza flessionale
- GA rigidezza a taglio
