Frage:

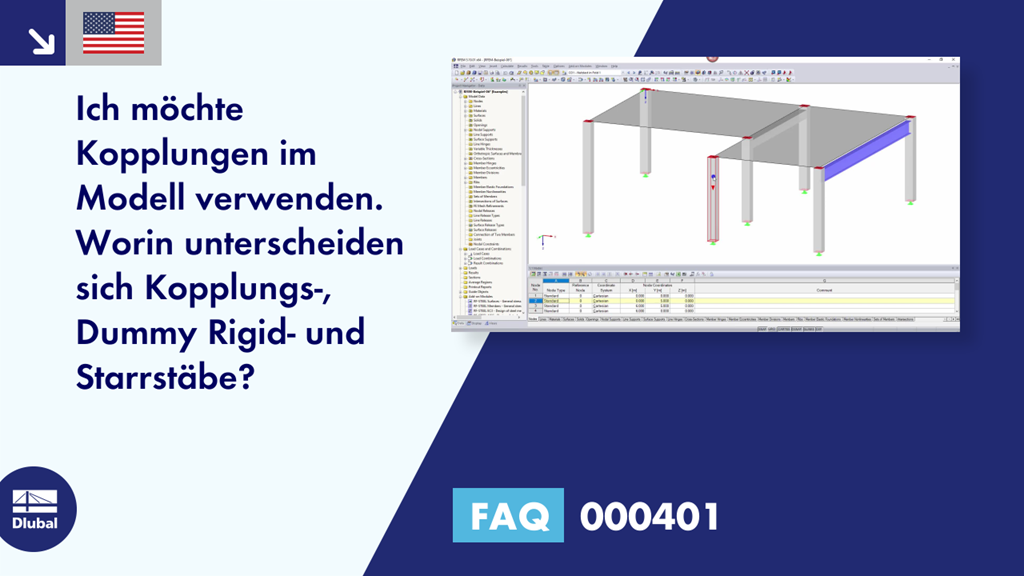

Ich möchte Kopplungen im Modell verwenden. Worin unterscheiden sich Kopplungs-, Dummy Rigid- und Starrstäbe?
Antwort:
Ein Kopplungsstab ist ein virtueller Stab mit definierbaren starren oder gelenkigen Eigenschaften. Es stehen vier Möglichkeiten zur Verfügung, die Freiheitsgrade der Anfangs- und Endknoten zu koppeln. Die Normal- und Querkräfte bzw. Torsions- und Biegemomente werden direkt von Knoten zu Knoten übertragen. Mit Kopplungen lassen sich spezielle Situationen für Kraft- und Momentübertragungen modellieren.
Wenn Sie die Querschnittsbezeichnung Dummy Rigid festlegen, können Sie einen Stab mit hoher Steifigkeit auch unter Berücksichtigung von Gelenken oder anderen Stabeigenschaften benutzen. In RFEM 5 und RSTAB 8 wurde der Dummy Rigid vom Starrstab abgelöst. Aus Kompatibilitätsgründen kann der Dummy Rigid aber weiterverwendet werden.
Die Steifigkeiten dieser Stäbe werden in Abhängigkeit von der Stablänge L berechnet:
EA-x = GI-x = 1013 ⋅ L
EI-y = EI-z = 1013 ⋅ L3
GA-y = GA-z = 1015 ⋅ L (RFEM) bzw. GA-y = GA-z = 0 (RSTAB)
mit
- EA-x : Dehnsteifigkeit
- GI-x : Torsionssteifigkeit
- EI : Biegesteifigkeit
- GA : Schubsteifigkeit
