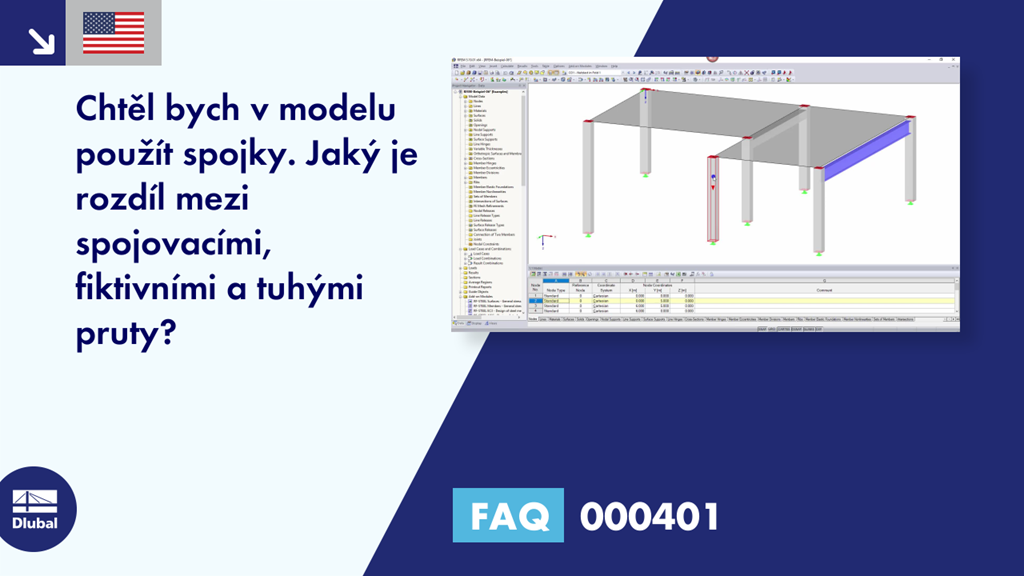

FAQ 000401 | Chtěl bych v modelu použít spojky. Jaký je rozdíl mezi vazbou, ...

Dotaz:
Chtěl bych v modelu použít spojky. Jaký je rozdíl mezi spojovacími, fiktivními a tuhými pruty?

Odpověď:
Spojovací prut je virtuální prut s definovatelnými tuhými nebo kloubovými vlastnostmi. K dispozici jsou čtyři možnosti, jak spojit počáteční a koncový uzel. Normálové a posouvající síly, případně krouticí a ohybové momenty se přenášejí přímo z uzlu na uzel. Vazby umožňují modelovat speciální situace pro přenos sil a momentů.

Pokud zadáte jako popis průřezu Dummy Rigid, můžete použít prut s vysokým stupněm tuhosti při zohlednění kloubů nebo jiných vlastností prutu. V programech RFEM 5 a RSTAB 8 byl Dummy Rigid nahrazen prutem Rigid. Nicméně z důvodu kompatibility je stále možné použít Dummy Rigid.

Tuhosti v těchto prutech se počítají ve vztahu k délce prutu L:

EA-x = GI-x = 1013 ⋅ L.
EI-y = EI-z = 1013 ⋅ L3
GA-y = GA-z = 1015 ⋅ L (RFEM) nebo GA-y = GA-z = 0 (RSTAB)

kde

  1. EAx Osová tuhost
  1. GIx tuhost v kroucení
  1. EI ohybová tuhost
  1. GA smyková tuhost
