FAQ 000401 | Me gustaría usar acoplamientos en un modelo. ¿Cuál es la diferencia entre acoplamiento, ...

Pregunta:

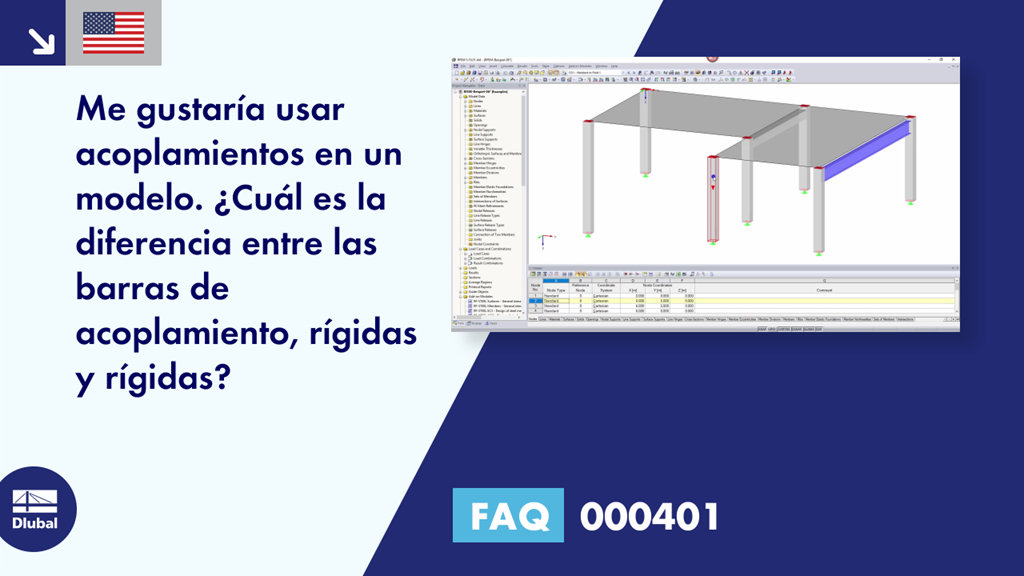

Me gustaría usar acoplamientos en un modelo. ¿Cuál es la diferencia entre las barras de acoplamiento, rígidas y rígidas?

Respuesta:
Una barra de acoplamiento es una barra virtual con propiedades rígidas o articuladas definibles. Hay cuatro opciones disponibles para acoplar el nudo inicial y final. Los esfuerzos axiles y cortantes o los momentos de torsión y flexión se transfieren directamente de un nudo a otro. Los acoplamientos permiten modelar situaciones especiales para la transmisión de fuerzas y momentos.

Si especifica Dummy Rigid como descripción de la sección, puede usar una barra con un alto grado de rigidez, teniendo en cuenta las liberaciones u otras propiedades de la barra. En RFEM 5 y RSTAB 8, Dummy Rigid se reemplazó por la barra Rigid. Sin embargo, por razones de compatibilidad, aún es posible usar Dummy Rigid.

Las rigideces en estas barras se calculan en relación con la longitud de la barra L:

EA-x = GI-x = 1013 ⋅ L
EI-y = EI-z = 1013 ⋅ L3
GA-y = GA-z = 1015 ⋅ L (RFEM) o GA-y = GA-z = 0 (RSTAB)

Donde

1. EAx Resistencia a la deformación

1. GIx rigidez a torsión

1. EI rigidez a flexión

1. GA rigidez a cortante
