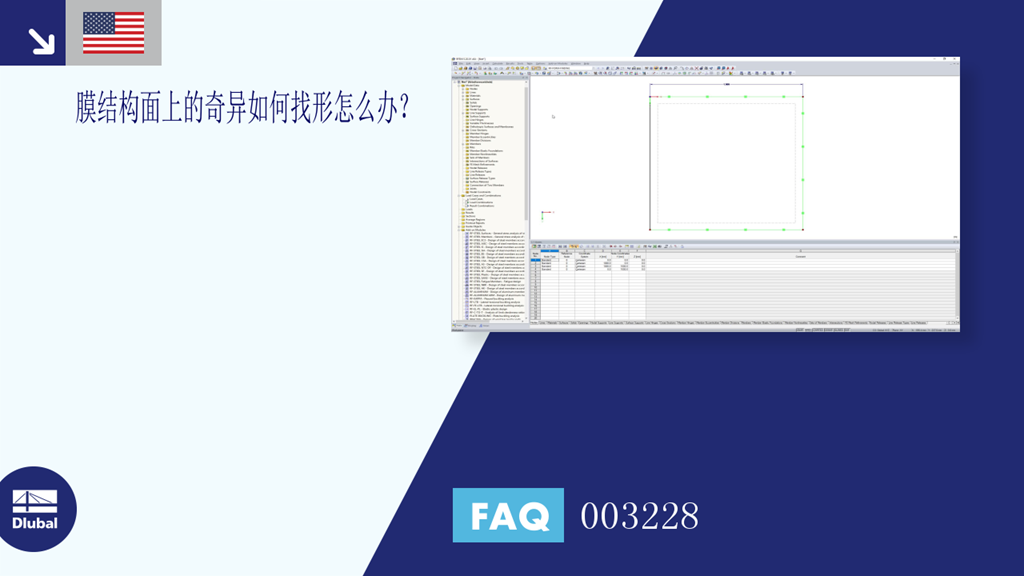

[ZH] FAQ 003228 | 膜结构面上的奇异如何找形怎么办?

问题:
膜结构面上的奇异如何找形怎么办?

答案:
膜边缘找形数据不当以及有限元网格不合适,会导致出现奇异反应。

1.
如果某条绳索的膜边缘上出现找形设置不良(垂度太大或力不足)的情况,那么在找形过程中膜的表面会出现异常,从而导致有限元网格在优化找形时相应的奇异力反应。

在这种情况下,膜和边界单元的找形设置需要相互调整。

2.
找形分析从初始有限元网格布置开始。 如果该布置已经不利,并且没有符合所需的形状参数,那么与找到的形状对应的力也会受到不利影响。

在这种情况下,必须调整基本几何形状,以便初始网格可以适用于所有形状参数。

可以在显示导航器中激活在找形之前和之后的网格质量的图形显示。

→网格质量
