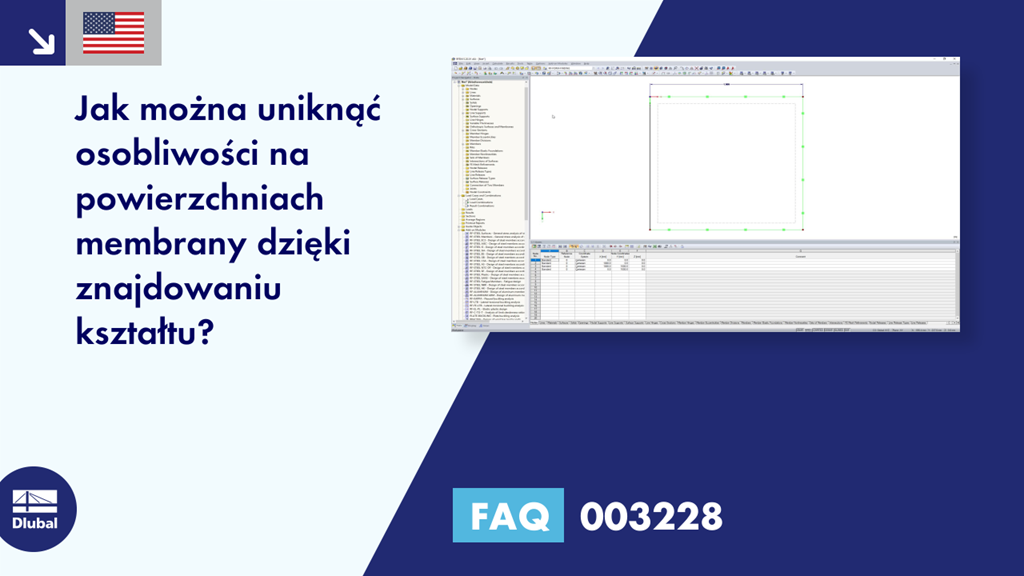

[EN] FAQ 003228 | Jak można uniknąć osobliwości na powierzchniach membrany dzięki znajdowaniu kształtu?

Konstrukcje kablowe i konstrukcje membranowe są uważane za bardzo smukłe i estetyczne. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

Moduł dodatkowy RF-FORM-FINDING określa kształty równowagi elementów membranowych i kablowych w programie RFEM. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

W programie RFEM istnieje możliwość łączenia powierzchni o typach sztywności "Membrana" i "Membrana ortotropowa" z modelami materiałowymi "Izotropowy nieliniowy sprężysty 2D/3D" i "Izotropowy plastyczny 2D/3D" (moduł dodatkowy (RF-MAT NL ).

Ta funkcja umożliwia symulację nieliniowych odkształceń np. folii ETFE.

Wprowadzenie typu obciążenia Woda stojąca umożliwia symulację oddziaływań deszczu na powierzchnie wielokrotnie zakrzywione, z uwzględnieniem przemieszczeń według analizy dużych odkształceń.

Ten numeryczny proces analizy deszczowej analizuje przypisaną geometrię powierzchni i określa, które składowe wody deszczowej spływają, a które gromadzą się w postaci kałuży (kieszeni wodnych) na powierzchni. Rozmiar kałuży powoduje wówczas odpowiednie obciążenie pionowe do analizy statyczno-wytrzymałościowej.

Funkcja ta jest przeznaczona do analizy w przybliżeniu poziomych geometrii dachów membranowych pod obciążeniem deszczem.

Przejdź do filmu

W porównaniu z modułem dodatkowym RF-FORM-FINDING (RFEM 5), program zawiera:\} do programu RFEM 6 dodano następujące nowe funkcje:

• Określenie wszystkich warunków brzegowych dotyczących obciążenia dla analizy znajdowania kształtu (form-finding) w pojedynczym przypadku obciążenia
• Przechowywanie wyników analizy znajdowania kształtu jako stanu początkowego z możliwością późniejszego wykorzystania przy dalszej analizie modelu
• Automatyczne przypisywanie stanu początkowego z analizy znajdowania kształtu do wszystkich sytuacji obciążeniowych w sytuacji obliczeniowej za pomocą kreatorów kombinacji
• Dodatkowe geometryczne warunki brzegowe dla prętów (długość elementu nieobciążonego, maksymalny zwis w pionie, zwis w pionie w najniższym punkcie punkcie)
• Dodatkowe warunki brzegowe z uwagi na obciążenie w analizie znajdowania kształtu dla prętów (maksymalna siła w pręcie, minimalna siła w pręcie, rozciągająca składowa pozioma, rozciąganie na i-końcu, rozciąganie na końcu j, minimalne rozciąganie na końcu i, minimalne rozciąganie na końcu j)
• Typ materiału „Tkanina” i „Folia” w bibliotece materiałów
• Równoległe analizy znajdowania kształtu w jednym modelu
• Symulacja kolejnych etapów znajdowania kształtów w połączeniu z rozszerzeniem Analiza etapów konstrukcji (CSA)
