RFEM 5 中膜结构的奇异反力

膜结构面上的奇异如何找形怎么办?


回复:

如果膜面的找形数据不正确以及有限元网格选择不当,都会导致反力很大。

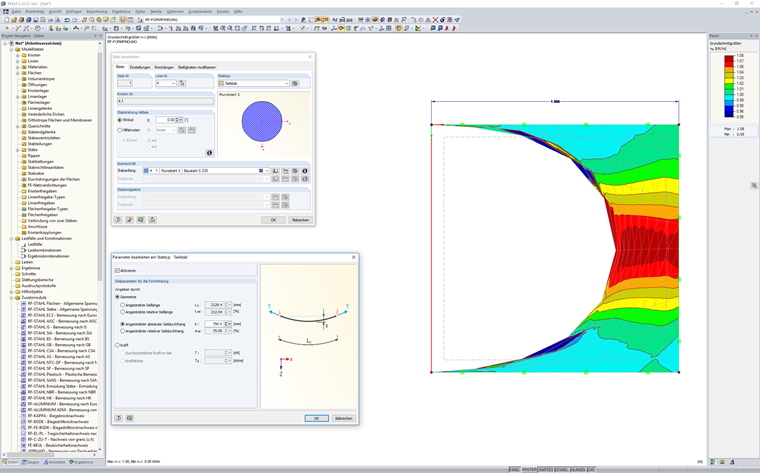

  • Liegt an einem Membranrand ein Seil mit ungünstigen Formfindungseinstellungen (zu großer Durchhang oder zu kleine Kraft) an, zieht sich die Membranfläche im Formfindungsprozess unüblich ein und ergibt so ein nicht optimal angeordnetes FE-Netz mit entsprechend singulären Kraftreaktionen.

In diesem Fall sind die Formfindungseinstellungen der Membran und des Randelements aneinander anzupassen.

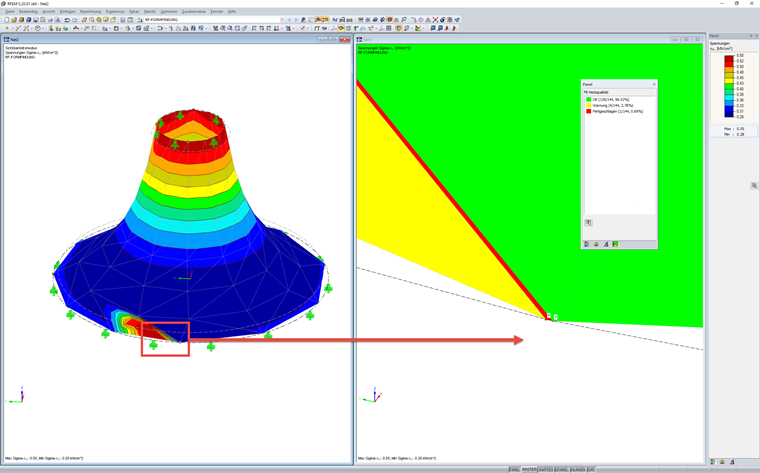

  • Der Formfindungsprozess startet mit der initialen FE-Netzanordnung. Ist diese Anordnung bereits im Vorfeld ungünstig und entspricht nicht den nötigen Formparametern, wird die zur gefundenen Form korrespondierende Kraft ebenfalls negativ beeinflusst.

Hier ist die Basisgeometrie so anzupassen, dass das Anfangsnetz allen Formparametern entspricht.

Die grafische Darstellung der Netzqualität vor und nach der Formfindung kann im Zeigen-Navigator aktiviert werden.
