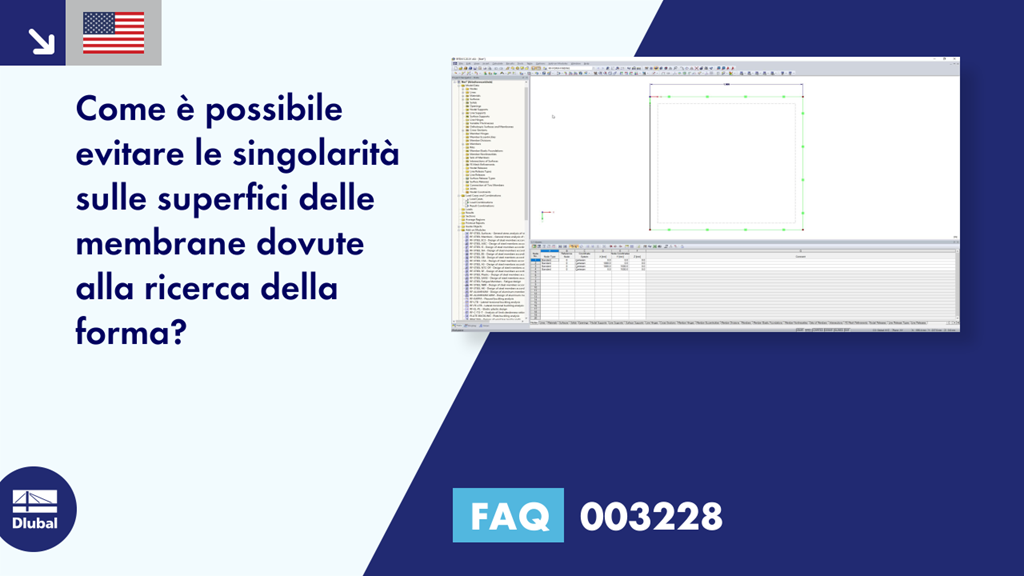

[EN] FAQ 003228 | Come è possibile evitare le singolarità sulle superfici delle membrane dovute alla ricerca della forma?

Domanda:
Come è possibile evitare le singolarità sulle superfici delle membrane dovute alla ricerca della forma?

Risposta:
Le reazioni singolari sono indotte da dati di form-finding inadeguati sui bordi della membrana e da una mesh FE sfavorevole.

1.
Se un cavo con impostazioni di form-finding sfavorevoli (abbassamento eccessivo o forza insufficiente) poggia su un bordo della membrana, la superficie della membrana è insolita nel processo di form-finding e quindi risulta in una mesh agli elementi finiti non ottimamente disposta con il corrispondenti reazioni di forza singolare.

In questo caso, è necessario regolare le impostazioni di form-finding della membrana e dell'elemento al contorno tra loro.

2.
Il processo di form-finding inizia con la disposizione iniziale della mesh EF. Se questa disposizione è già sfavorevole e non corrisponde ai parametri di forma richiesti, anche la forza corrispondente alla forma trovata viene influenzata negativamente.

In questo caso, è necessario regolare la geometria di base in modo che la mesh iniziale corrisponda a tutti i parametri della forma.

La visualizzazione grafica della qualità della mesh prima e dopo la ricerca della forma può essere attivata nel Navigatore di visualizzazione.

→ Qualità della mesh
