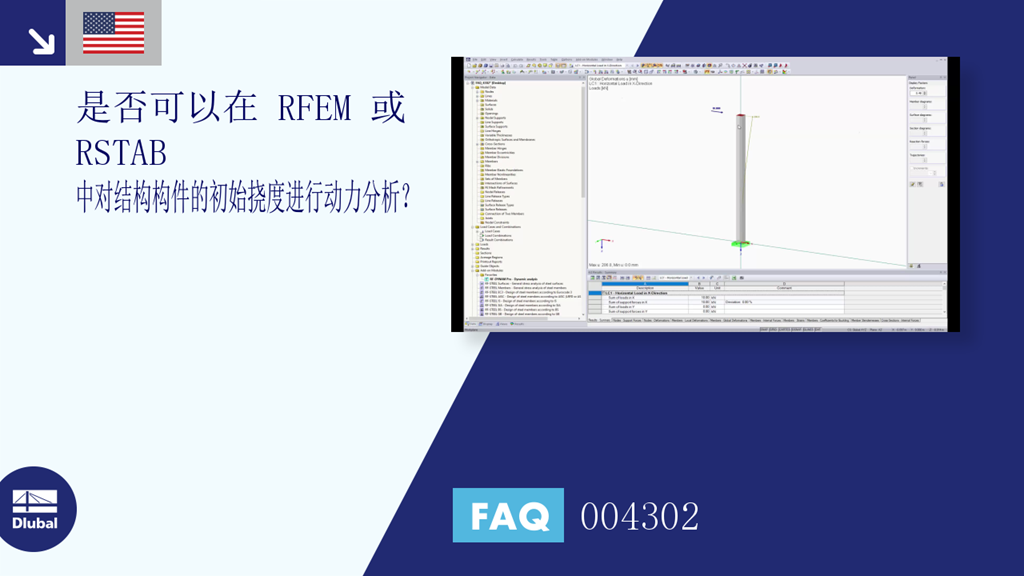

[ZH] FAQ 004302 | 能对某建筑结构的初始挠度进行动力分析吗?

问题:
在RFEM或RSTAB中可以对结构构件的初始挠度进行动力分析吗?

答案:
是的,也可以使用附加模块RF‑/DYNAM Pro -强迫振动。 同时您还可以使用时程分析。 两种求解方法都适用(线性纽马克分析或模态分析),但是操作步骤略有不同。

操作步骤如下:

1.
定义一个荷载工况,其中一个荷载引起该荷载工况所需的初始挠度。
2.
激活RF-/DYNAM Pro中时间图的时程分析方法,然后定义一个新的时间图中乘数为0的时间图。

3.
然后,在动力荷载工况选项中选择定义的时程图(与荷载工况组合与否无关,因为荷载乘以0)。 然后您可以导入在第一步中定义的荷载工况作为初始条件(或在模态分析中仅导入初始变形)。 因此,在时间t = 0时这个荷载工况中的条件会导入,然后立刻释放。

使用该方法可以模拟初始挠度后的振动。 为了便于说明,您可以在下载目录下找到一个例子,该方法在振子上显示。
