Pregunta:

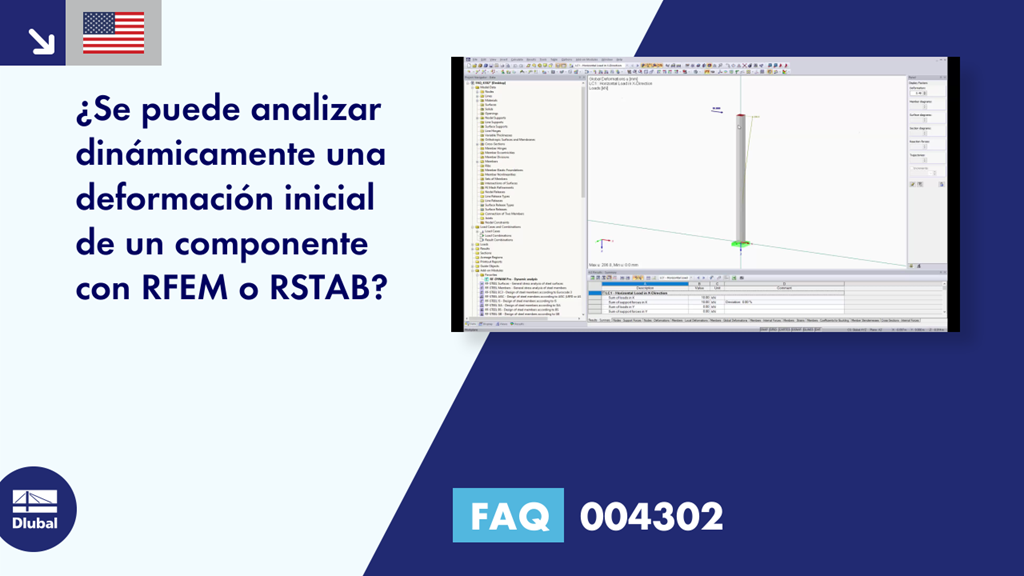

¿Se puede analizar dinámicamente una deformación inicial de un componente con RFEM o RSTAB?
Respuesta:
Sí, esto es posible con el módulo adicional RF-/DYNAM Pro - Forced Vibrations. Esta aplicación también permite utilizar el dominio del tiempo. Está disponible para ambos métodos de solución (análisis lineal de Newmark o análisis modal), pero los procedimientos se diferencia ligeramente.
El procedimiento es el siguiente:
1.
Defina un caso de carga que contenga una carga que cause la deformación inicial deseada.
- 2.
Active los diagramas del método de dominio del tiempo en RF-/DYNAM Pro y defina un nuevo diagrama de tiempo que sea un múltiplo de 0 a lo largo de todo el tiempo.
- 3.
Después, seleccione el diagrama de tiempo definido en los casos de carga dinámica (el caso de carga con el que lo combina es irrelevante porque multiplica la carga por 0). Así puede importar el caso de carga definido en el primer paso como la condición inicial (o sólo la deformación inicial en el análisis modal). Por lo tanto, las condiciones de este caso de carga se importan en el momento t = 0 y se liberan inmediatamente después.
Use este procedimiento para simular una vibración después de la deformación inicial. Para ilustrar esto, hay un archivo con un ejemplo en el área de descargas donde se muestra este método en un oscilador de masa individual.
