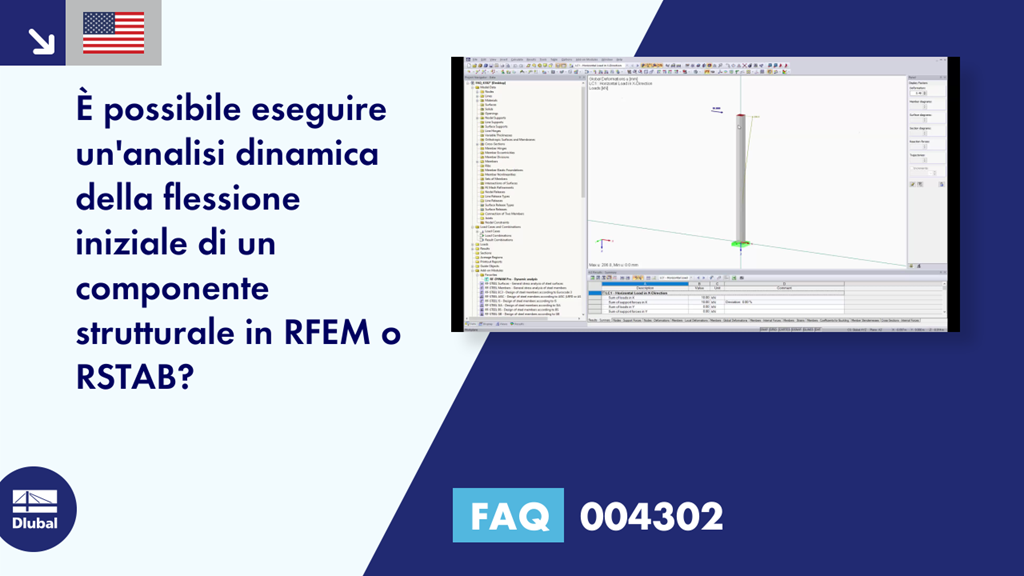

Domanda:
È possibile eseguire un'analisi dinamica della flessione iniziale di un componente strutturale in RFEM o RSTAB?
Risposta:
Sì, è possibile utilizzando il modulo aggiuntivo RF-/DYNAM Pro - Forced Vibrations. Questa applicazione consente anche di utilizzare la cronologia del tempo. È disponibile per entrambi i metodi di soluzione (analisi lineare di Newmark o analisi modale), ma le procedure sono leggermente diverse.
La procedura è la seguente:
1.
Definire un caso di carico contenente un carico che causa la flessione iniziale desiderata.
2°
Attiva il metodo della cronologia temporale dei diagrammi temporali in RF-/DYNAM Pro e definisci un nuovo diagramma temporale che abbia un moltiplicatore di 0 sull'intero tempo.
3.
Quindi, selezionare il diagramma temporale definito nei casi di carico dinamico (è irrilevante con quale caso di carico lo si combina poiché moltiplica il carico per 0). È quindi possibile importare il caso di carico definito nel primo passaggio come condizione iniziale (o solo la deformazione iniziale nell'analisi modale). Pertanto, le condizioni da questo caso di carico vengono importate al tempo t = 0 e rilasciate immediatamente dopo.
Utilizzare questa procedura per simulare una vibrazione dopo la flessione iniziale. Per illustrare questo, è possibile trovare un file di esempio in Download dove questo metodo è mostrato su un oscillatore a massa singola.
