问题：

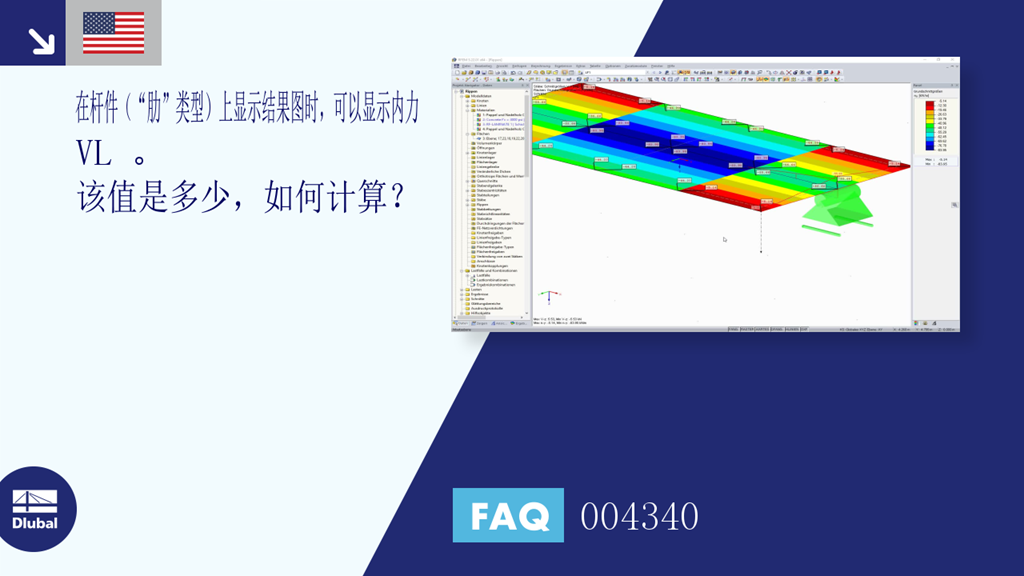

当在杆件上显示结果图（“肋”形）时，可以显示内力VL。 这个值是多少？如何计算？
答案：
力VL是顶表面和杆件之间的纵向剪力。 它是由板和杆件之间在特定位置上的剪力流计算得出的。
对于本示例中的简化示例，集成宽度为10 cm时截面结果为：
$I_y=\frac{b\times h^3}{12}=\frac{10 cm\times20 cm^3}{12}=6666,67 cm^4$
$S_y=h_1\times b\times((h-e_z)-\frac{h_2}2)=10 cm\times10 cm\times((20 cm-10 cm)-\frac{10 cm}2)=500 cm^3$
$\tau=V_L=\frac{V_z\times S_y}{I_y\times b}=\frac{5,53 kN\times500 cm^3}{6666,67 cm^4}=0,415 kN/cm=41,5 kN/m$
集成宽度集成为10 cm。
值:
Iy是区域的第二矩，
Sy是静态弯矩，
h-1是上截面部分的高度，
h-2是下截面部分的高度，
ez是重心距离，
h是总高度。
可以调整T形梁的数值。
