问题

在杆件(“肋”类型)上显示结果图时,可以显示内力 VL 。 该值是多少,如何计算?


回复:
力 VL是顶面和杆件之间的纵向剪力。 它是作为杆件特定点上板和杆件之间的整体剪切流计算得出的。

对于此处提供的简化示例,积分宽度为 10 cm 时的截面值如下:

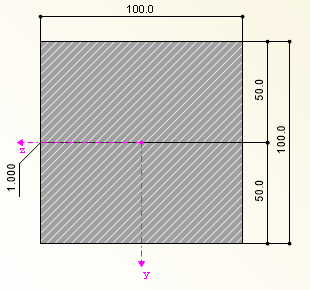

  • $I_y=\frac{b\times h^3}{12}=\frac{10 cm\times20 cm^3}{12}=6666,67 cm^4$
  • $S_y=h_1\times b\times((h-e_z)-\frac{h_2}2)=10 cm\times10 cm\times((20 cm-10 cm)-\frac{10 cm}2)=500 cm^3$
  • $\tau=V_L=\frac{V_z\times S_y}{I_y\times b}=\frac{5,53 kN\times500 cm^3}{6666,67 cm^4}=0,415 kN/cm=41,5 kN/m$

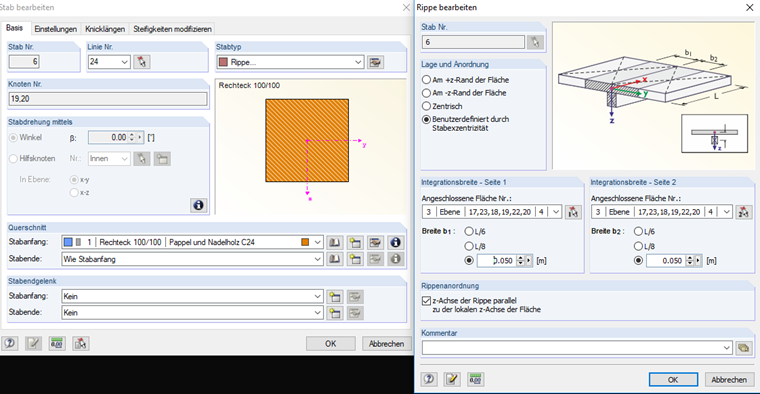

积分宽度总共设置为 10 cm。

值:
  • iy惯性矩
  • [THESIS.THESISTITLE]y静矩
  • h1为截面上部的高度,
  • h2为截面下部的高度,
  • e[SCHOOL.ZIP]到重心的距离
  • h 为总高度。
对于 T 形梁,可以调整该值。
