问题:

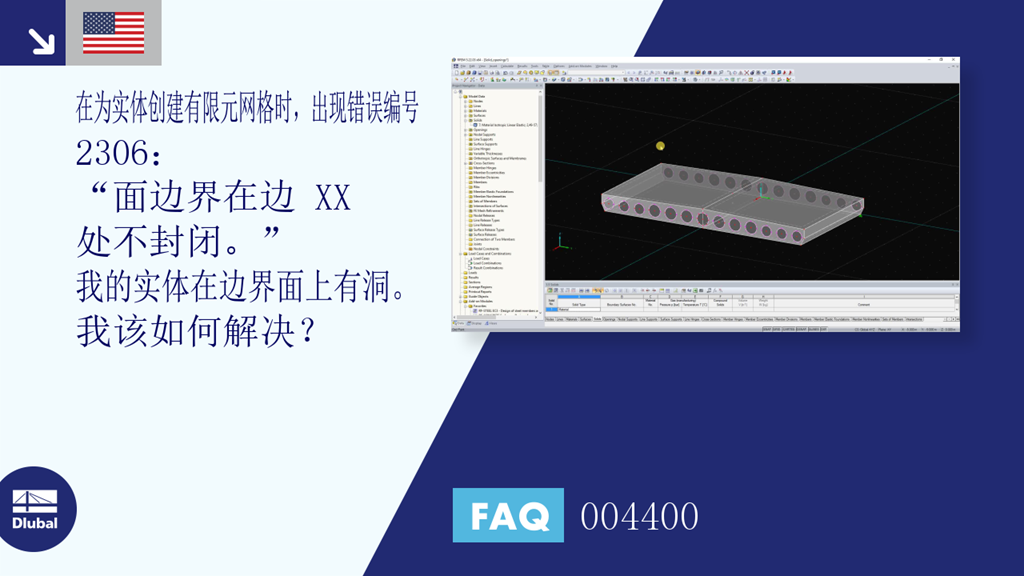

在为实体创建有限元网格时,出现错误编号 2306: “面边界在边 XX 处不封闭。”
我的实体在边界面上有洞。 我该如何解决?
答案:
实体必须始终是完全闭合的。 为了澄清这个问题,想象一下用液体填充固体。 液体在任何时候都不能从固体中逸出。
随附的视频显示了如何轻松有效地插入缺少的面。
问题:
在为实体创建有限元网格时,出现错误编号 2306: “面边界在边 XX 处不封闭。”
我的实体在边界面上有洞。 我该如何解决?
答案:
实体必须始终是完全闭合的。 为了澄清这个问题,想象一下用液体填充固体。 液体在任何时候都不能从固体中逸出。
随附的视频显示了如何轻松有效地插入缺少的面。
方程求解器包括优化的有限元网格生成器,并支持最新的多核处理器和 64 位技术。 它可以使用多个处理器并行计算线性荷载工况和荷载组合,而不会对 RAM 提出额外要求: 刚度矩阵只需建立一次。 64 位技术和增强的 RAM 选项允许使用快速直接的方程求解器计算复杂结构体系。
变形的发展过程会在计算过程中以图形方式显示。 这样可以很容易地评估收敛行为。
荷载可以逐步施加。 当程序计算大变形时,增量选项特别有用。 对于杆件,您可以考虑剪切变形,并对变形或未变形的结构体系进行内力计算。 此外,RFEM还可以进行后屈曲分析。
计算可以按照一阶、二阶、三阶、三阶 也要进行迭代计算。 该选择选项可用于荷载工况和荷载组合。 附加的计算参数可以对荷载工况、荷载组合和结果组合单独进行调整。 这确保了计算方法和细节设置方面的高度灵活性。
在单个荷载工况或组合中,可以修改材料的刚度;截面;节点、线和面的支座;添加所有杆件或选定的杆件的杆端铰和线铰的杆件铰 此外,可以考虑其他荷载工况或荷载组合的初始变形。
