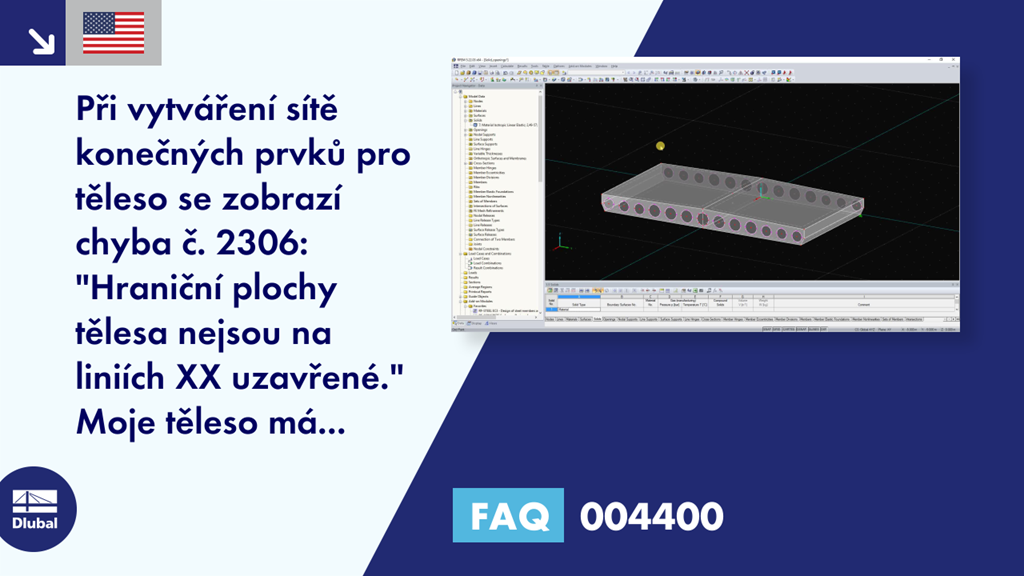

Dotaz:
Při vytváření sítě konečných prvků pro těleso se zobrazí chyba č. 2306: "Hraniční plochy tělesa nejsou na liniích XX uzavřené."
Moje těleso má otvory v hraničních plochách. Co je příčinou a jak mohu problém vyřešit?
Odpověď:
Těleso musí být vždy zcela uzavřené. Pro objasnění problematiky si představte, že chcete těleso naplnit kapalinou. Kapalina nesmí z tělesa unikat v žádném místě.
V přiloženém videu je znázorněno, jak lze chybějící plochy snadno a efektivně vkládat.
