Pytanie:

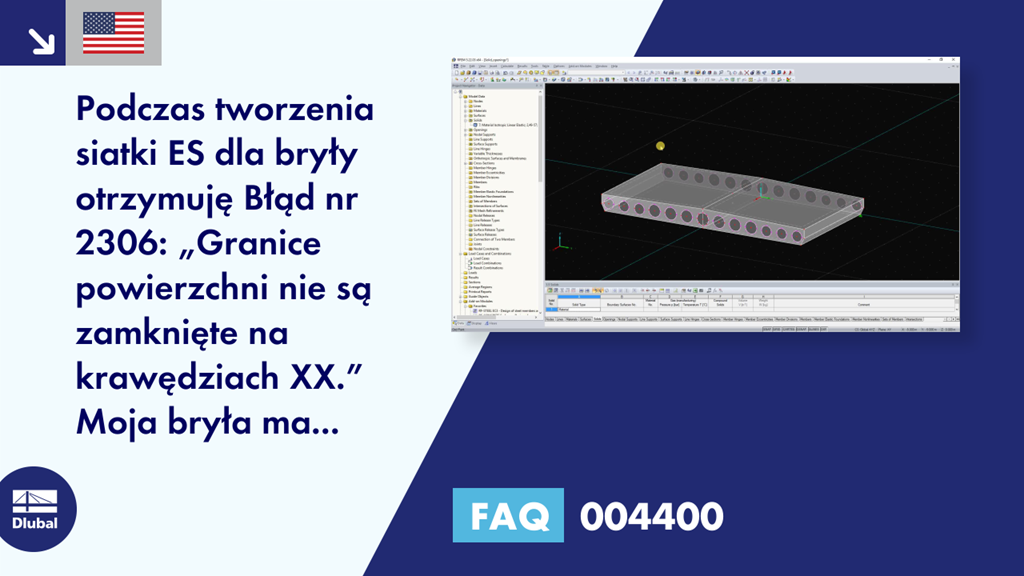

Podczas tworzenia siatki ES dla bryły otrzymuję Błąd nr 2306: „Granice powierzchni nie są zamknięte na krawędziach XX.”
Moja bryła ma otwory w powierzchniach granicznych. Jak mogę rozwiązać problem?
Odpowiedź:
Bryła musi być zawsze całkowicie zamknięta. Aby wyjaśnić problem, wyobraźmy sobie, że wypełniamy bryłę płynem. Ciecz nie może w żadnym miejscu wydostać się z bryły.
W załączonym filmie pokazano, w jaki sposób łatwo i efektywnie uzupełnić brakujące powierzchnie.
