回复:
图形中显示的截面的划分线的间距由有限元单元的长度决定。

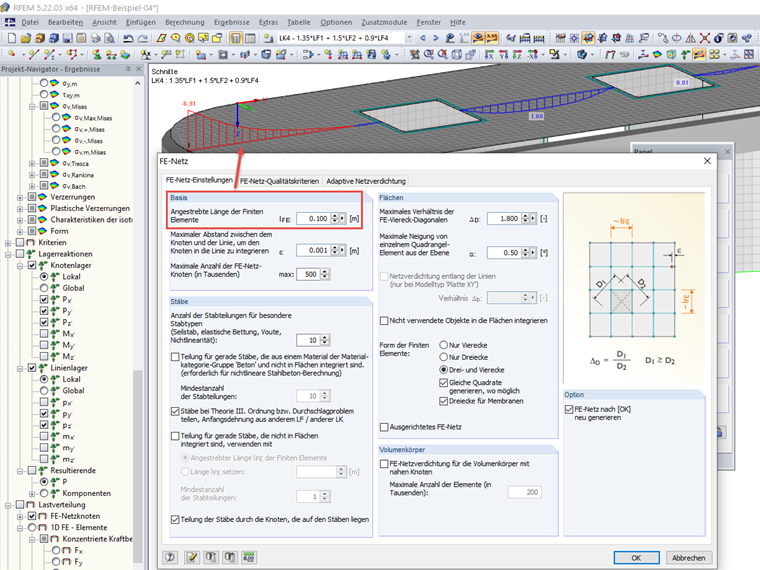

您可以在菜单“计算” → “有限元网格设置”中全局设置,或者在菜单“插入” → “模型数据” → “有限元网格细化”中对局部区域进行设置。 改变有限元单元的目标长度时,截面内的划分距离也随之改变。
常见问题和解答 (FAQ)
图形中显示的截面的划分线的间距由有限元单元的长度决定。
您可以在菜单“计算” → “有限元网格设置”中全局设置,或者在菜单“插入” → “模型数据” → “有限元网格细化”中对局部区域进行设置。 改变有限元单元的目标长度时,截面内的划分距离也随之改变。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
