FAQ 000524 RU

1. декабря 2017

Настройки изображения RFEM

Как изменить интервал между разделительными линиями сечений?

Расстояние в моей модели слишком велико.

Ответ

Расстояние линий дробления для отображаемых в графике сечений определяется длиной конечных элементов.

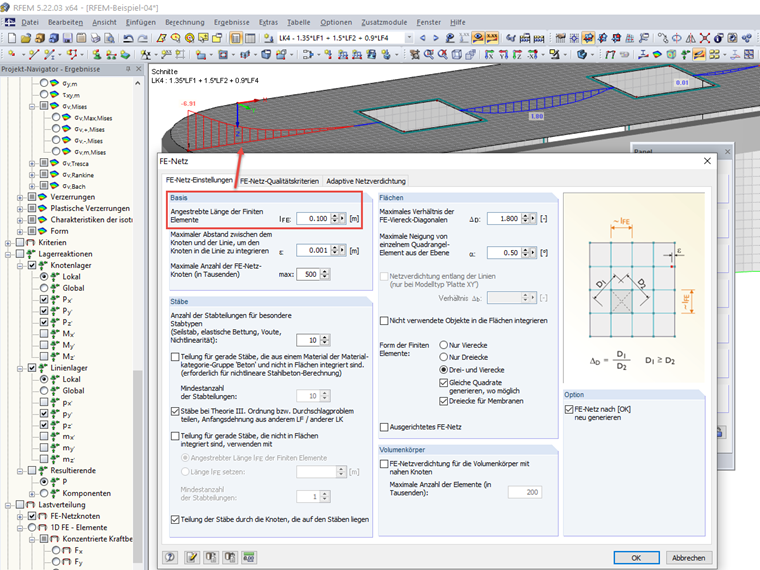

Соответствующие глобальные настройки определяются выбором «Настройки сетки FE» в меню «Расчет» на панели инструментов. Для определения параметров только для фрагментов, перейдите в меню «Вставить» и выберите «Данные модели» и «Усовершенствования сетки FE». Разделение интервалов в сечениях изменяется при изменении конечной длины конечных элементов.
