L'espacement des lignes de division des sections affichées dans le graphique est déterminé par la longueur des éléments EF.

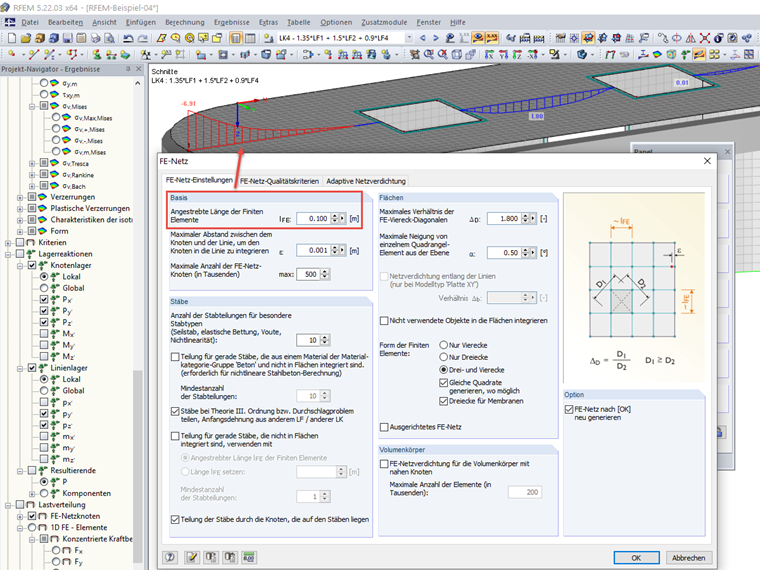

Ces paramètres peuvent être définis globalement dans le menu « Calcul » → « Paramètres du maillage EF » ou, pour les aires partielles, dans le menu « Insérer » → « Données du modèle » → « Raffinement du maillage EF ». Lorsque vous modifiez la longueur visée des éléments finis, la distance de division dans les sections change également.
Webinaire
Webinaire
Webinaire
Foire aux questions (FAQ)
Foire aux questions (FAQ)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
Dans la section Vérification du béton offre la possibilité d'effectuer une vérification de la sismicité selon l'AISC 341-16 pour les barres en acier.
Cinq types SFRS (systèmes résistant aux forces sismiques) sont disponibles pour ce faire.
