在线手册 RFEM | 面

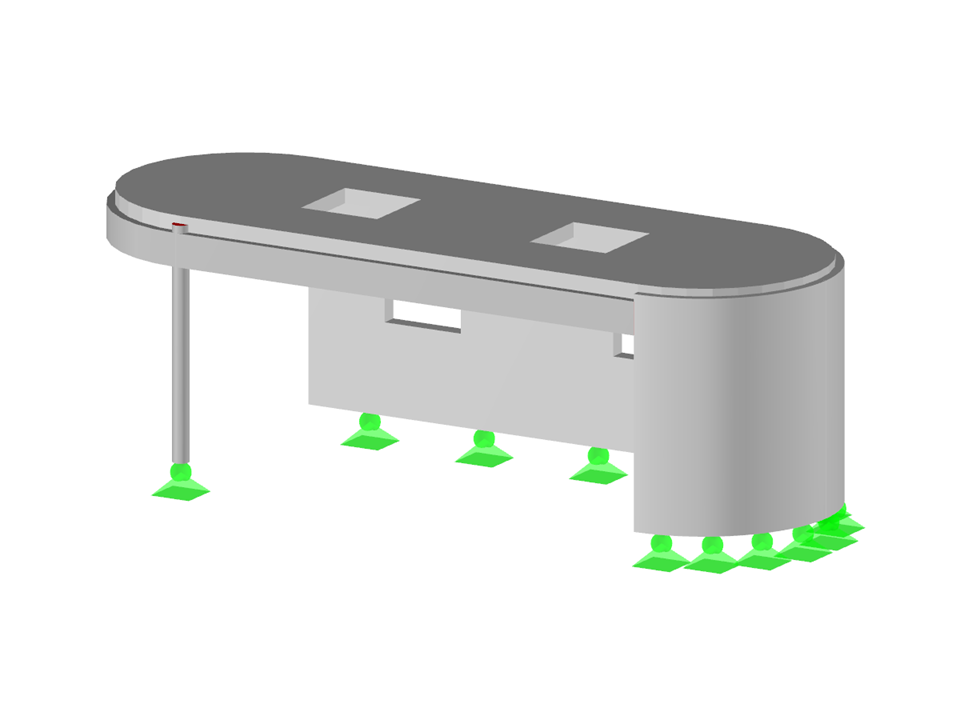

3D钢筋混凝土结构
| 节点数目： | 32 |
| 线的数目 | 29 |
| 杆件数目： | 3 |
| 面的数目： | 4 |
| 荷载工况数目 | 6 |
| 荷载组合数目 | 35 |
| 结果组合数目 | 4 |
| 总重量 | 26,737 t |
| 翘曲区域尺寸 | 9.373 x 3.717 x 3.547 m |
| 软件版本 | 5.23.00 |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
您有单柱截面或带角度的墙需要进行冲切验算吗？
没问题。 在 RFEM 6 中，您不仅可以对矩形和圆形截面，还可以对任何截面形状进行冲切设计。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱（章节 5.3.2）和梁（章节 5.6）进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算：
- 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
- 梁： 最小尺寸和间距按照表 5.5 和 5.6
确定抗火验算的内力有两种方法。
- 1 在这种情况下，偶然设计状况的内力直接包括在设计中。
- 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减，然后用于抗火验算。
此外，可以根据公式 4对轴距进行修正。 5.5.
使用“混凝土设计”模块，您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。
在设计配置中可以选择两种疲劳设计方法或设计水平：
- 设计等级 1： 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2)： 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式，对于频遇作用组合，采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定，通过容许应力的上限和下限来确定。
- 分析水平 2： 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算)： 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用Qfat ，
在混凝土设计模块中，可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能：
- 抗震设计配置
- 延性等级 DCL、DCM、DCH 的区别
- 从动力分析传递行为系数的选项
- 检查性能系数的限值
- 能力设计 "强柱-弱梁"
- 弯曲延性系数的详细说明和特殊规则
- 局部延性的细化和特殊规则
模块
“混凝土设计”模块可以按照国际规范进行各种设计验算。 可以设计杆件、面和柱，以及进行冲切设计和变形分析。
模块
使用“施工阶段分析 (CSA)”模块可以在 RFEM 中考虑施工过程对结构（杆件、面和实体结构）的影响。
模块
使用 Pushover 分析模块，可以分析地震对建筑物的影响，从而评估建筑物的抗震能力。
模块
使用 RFEM 的砌体设计模块，您可以通过有限元法对砌体结构进行设计。 该模块是作为研究项目 DDMaS – 砌体结构设计数字化的一部分而开发的。 该材料模型以宏观建模的形式来表现砌块和砂浆材料组合的非线性行为。
模块
使用“材料非线性”模块，可以在 RFEM 中考虑材料的非线性，例如塑性各向同性、塑性正交各向异性、各向同性损伤。
模块
“翘曲扭转（7 自由度）”模块允许在计算杆件时将截面翘曲作为额外的一个自由度进行考虑。
模块
用户可以通过多层结构模块对多层结构进行定义。 计算时可以考虑或不考虑剪切耦合。
模块
此外，该模块还通过为结构模型的每种材料指定单位成本和排放量来估算模型的成本或二氧化碳的排放量。
模块
“应力-应变分析”模块用于执行一般应力分析，通过计算现有的实际应力，然后与构件的极限应力进行比较。
模块
使用钢结构设计模块，可以对按照不同规范的钢杆件进行承载能力极限状态和正常使用极限状态设计。
模块
“木结构设计”模块可以按照不同规范对木杆件进行承载能力极限状态、正常使用极限状态设计和极限状态防火设计。
模块
使用 Aluminium Design 模块可以按照不同的规范对铝合金杆件进行承载能力极限状态和正常使用极限状态设计。
