Rozstaw linii podziału przekrojów wyświetlanych w grafice jest określany przez długość elementów ES.

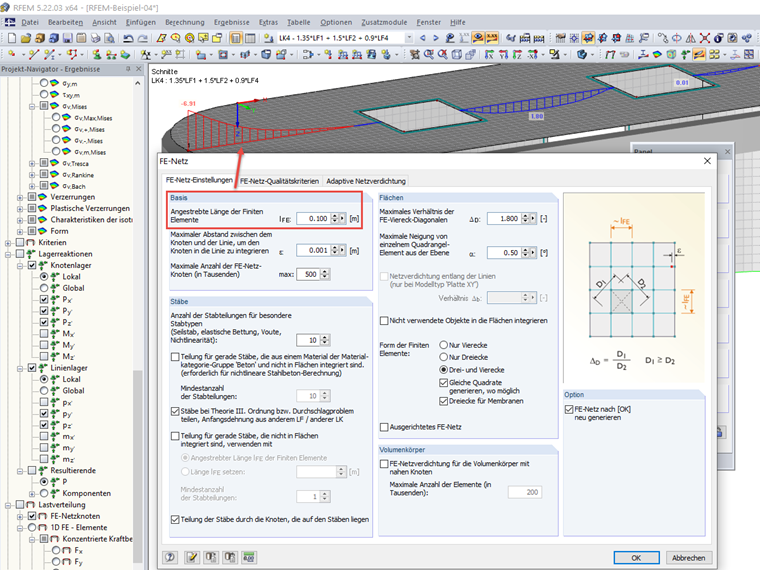

Ustawień tych można dokonać globalnie w menu „Obliczenia” → „Ustawienia siatki ES” lub, dla powierzchni częściowych, w menu „Wstawić” → „Dane modelu” → „Zagęszczenie siatki ES”. Wraz ze zmianą docelowej długości elementów skończonych zmienia się również odległość podziału na przekroje.
