The results graphic does not display the sign of a negative support reaction (actual display of support reactions). What is the reason for this?

回答

In the results graphic, the support forces are always displayed as positive, with the directions of the arrows are adjusted accordingly.

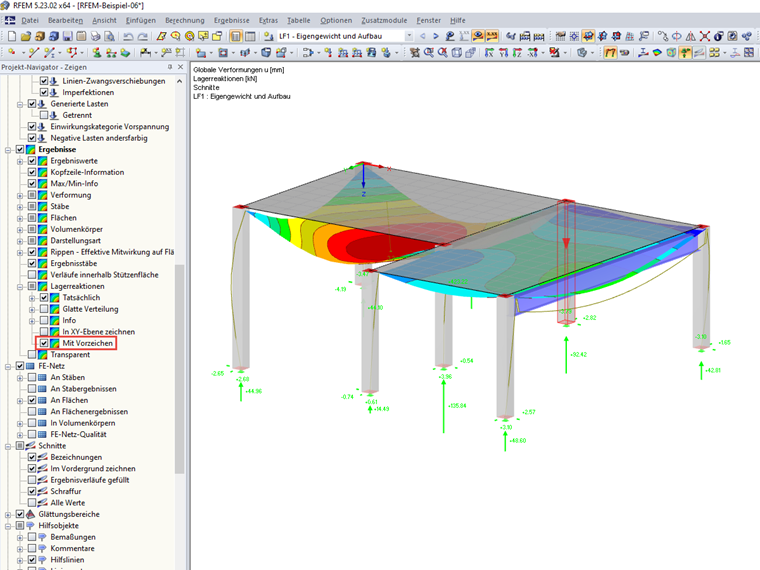

This display is intended to easier to recognize the support reaction. In the Display navigator under "Results" -> "Support Reactions" and select the additional signs for display ("With sign").
