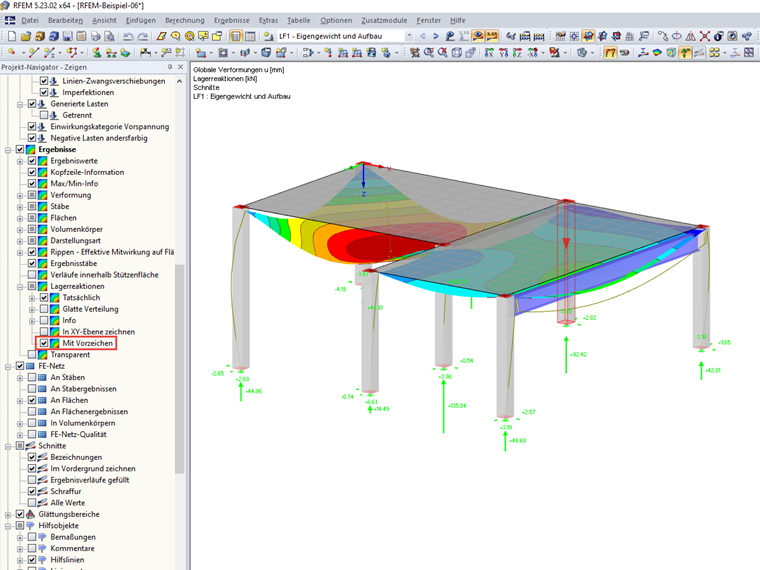

Dans le graphique de résultat, les forces d'appui sont toujours affichées comme positives, les directions des flèches étant ajustées en conséquence.
De cette manière, vous pouvez facilement voir l'effet de la force d'appui. Dans le Navigateur de projet - Afficher, vous pouvez activer la sortie supplémentaire des signes algébriques sous « Résultats » et « Réactions d'appui ».
Foire aux questions (FAQ)
Webinaire
Webinaire
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Fonctionnalité de produit
Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.
Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
L'interface directe avec Revit vous permet de mettre à jour le modèle Revit selon les modifications effectuées dans RFEM ou RSTAB. En fonction des changements apportés, il peut être nécessaire de supprimer des objets Revit, puis de les générer à nouveau. Cette opération est effectuée à l'aide du modèle RFEM/RSTAB.
Si vous souhaitez supprimer les objets à nouveaux générés, vous pouvez cocher la case 'Mettre à jour uniquement les matériaux, épaisseurs et sections'. Seules les propriétés des objets sont alors mises à jour. Dans ce cas, seules les modifications relatives aux matériaux, à l'épaisseur des surfaces et aux sections sont conservées.
Les armatures proposées dans RF-/CONCRETE Members peuvent être exportées vers Revit. Les sections rectangulaires et circulaires sont prises en charge.
Les barres d'armature peuvent ensuite être modifiées dans Revit.
