FAQ 001192 DE

Anzeigeeinstellungen RFEM RSTAB

In der Ergebnisgrafik wird das Vorzeichen einer negativen Auflagerkraft nicht angezeigt (Anzeige Lagerkräfte tatsächlich). Wie ist das zu erklären?

Antwort

In der Ergebnisgrafik werden die Auflagerkräfte immer positiv dargestellt, wobei die Pfeilrichtungen entsprechend angepasst werden.

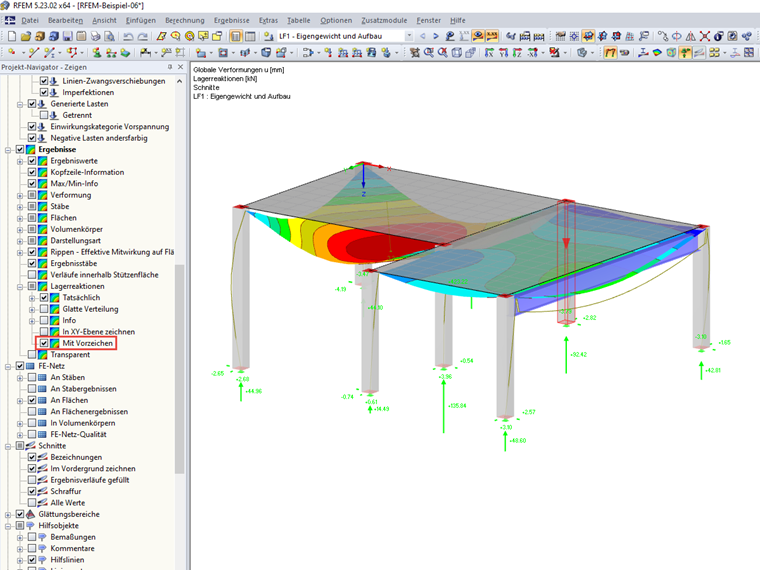

Dies ist so beabsichtigt, damit man die Wirkung der Auflagerkraft leichter erkennen kann. Im Zeigen-Navigator können Sie unter "Ergebnisse" und dort im Unterpunkt "Lagerreaktionen" die zusätzliche Ausgabe der Vorzeichen aktivieren.
