回复:
在这种情况下最有效的方法是以图形方式使用换行符...功能。

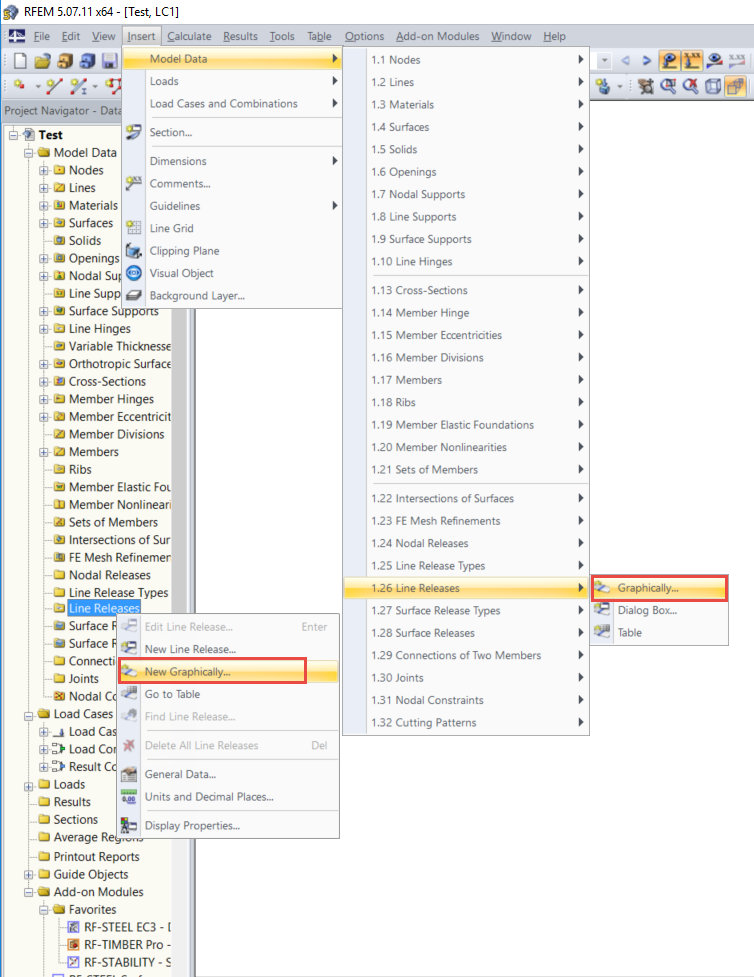

可以使用在线释放的上下文菜单中的数据导航器(见图)或菜单插入 → 模型数据 → 1.26 线释放。
步骤如下:
- 选择以图形方式释放...功能。
- 选择/定义释放。
- 选择释放的单元。
- 按回车键确认单元的选择。
- 按回车键关闭对话框。
- 选择一条线(将创建一个线释放)。
- 按回车键再次打开该对话框。
- 见第 2 点或第 3 点。
