Comment puis-je créer plusieurs libérations linéiques ?

Réponse

La solution la plus efficace consiste à utiliser la fonction Graphiquement...

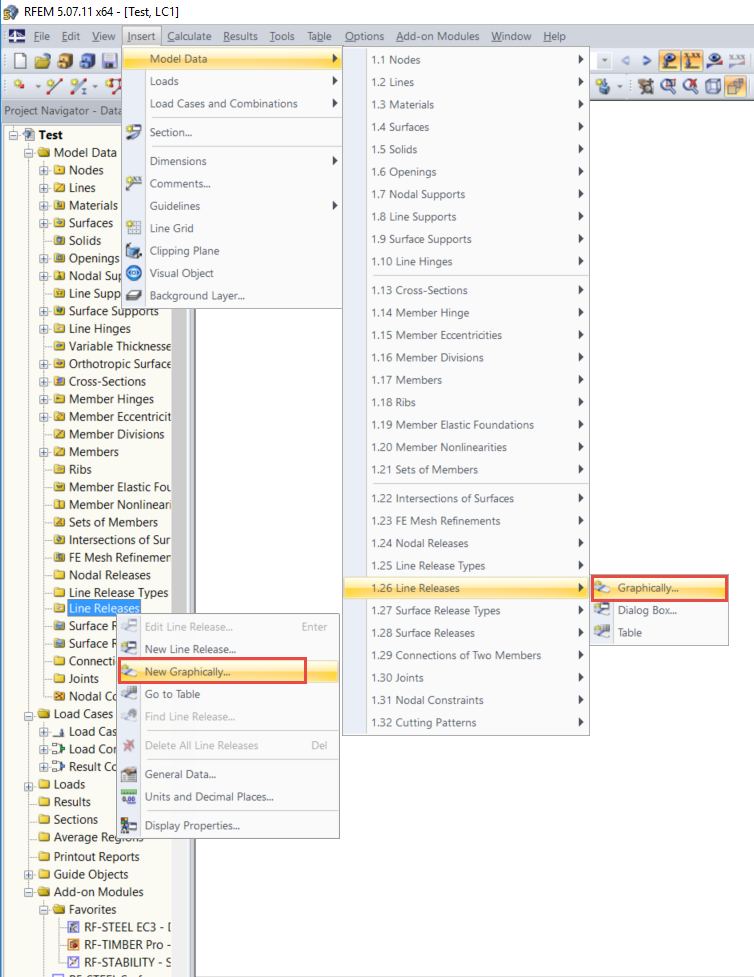

Accédez à cette fonction dans le Navigateur de Données, via le menu contextuel des libérations linéiques (voir la figure) ou via le menu Insérer → Données de modèle → 1.26 Libérations linéiques.

Appliquez la procédure suivante :

  1. Sélectionnez la fonction Graphiquement...
  2. Sélectionnez ou définissez la libération.
  3. Sélectionnez les éléments libérés.
  4. Appuyez sur Entrée pour confirmer la sélection des éléments.
  5. Appuyez sur Entrée pour fermer la boîte de dialogue.
  6. Sélectionnez la ligne (la libération linéique sera alors créée).
  7. Appuyez sur Entrée pour rouvrir la boîte de dialogue.
  8. Référez-vous aux étapes 2 et 3.

Mots-clés

libérations linéiques graphiquement
