Pytanie

Jak efektywnie utworzyć kilka zwolnień liniowych?

Odpowiedź:

Najbardziej efektywnym sposobem w tym przypadku jest skorzystanie z funkcji Graficznie nowe zwolnienie liniowe.

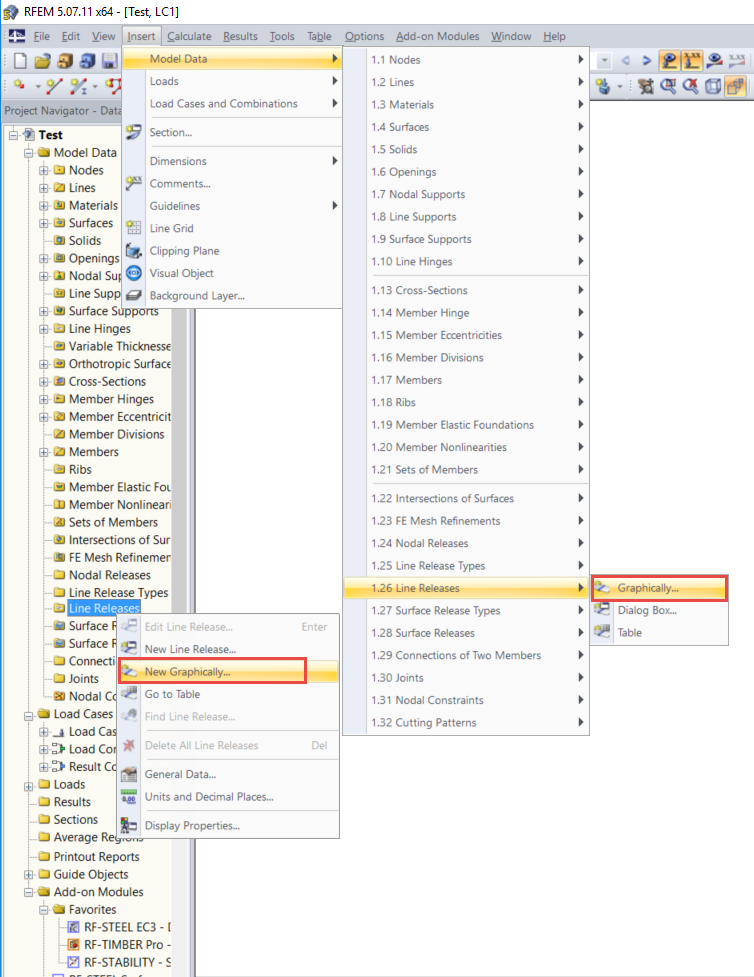

Można je otworzyć za pomocą nawigatora Dane w menu kontekstowym zwolnienia liniowego (patrz rysunek) lub w menu Wstaw → Dane modelu → 1.26 Zwolnienia liniowe.

Procedura jest następująca:

Należy wybrać funkcję Graficznie nowe zwolnienie liniowe ....
Wybierz/zdefiniuj zwolnienie.
Wybierz zwolnione elementy.
Naciśnij Enter, aby potwierdzić wybór elementów.
Naciśnij Enter, aby zamknąć okno dialogowe.
Wybrać linię (zostanie utworzone zwolnienie liniowe).
Naciśnij klawisz Enter, aby ponownie otworzyć okno dialogowe.
Patrz punkt 2 lub punkt 3.

Graficzne wprowadzanie przegubów liniowych
