是否可以将横截面和材料的名称放在条形图的中间?

回答

在显示属性中可以设置杆件信息的相对位置。

  • 在左侧选择“模型数据→杆件→杆件类型”类别。
  • 在对话框中部的“编号”下定义类别,例如“截面”。

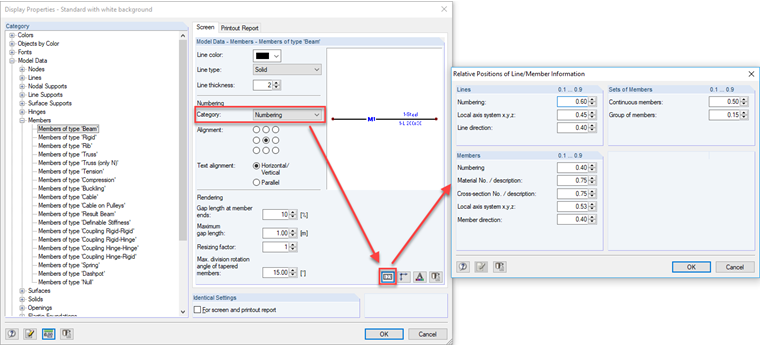

  • 然后点击右下方的[123]'编辑线/杆件位置信息'按钮,见图。
  • 您可以在下面的对话框中编辑杆件信息的相对位置。 例如,输入0.50将截面描述放在杆件中间。

关键词

指定,编号,横截面,材料,水平条,距离
