Ist es möglich die Bezeichnung der Querschnitte und Materialien mittig am Stab zu platzieren?

Antwort

In den Anzeigeeigenschaften hat man die Möglichkeit die relative Position der Stab-Informationen einzustellen.

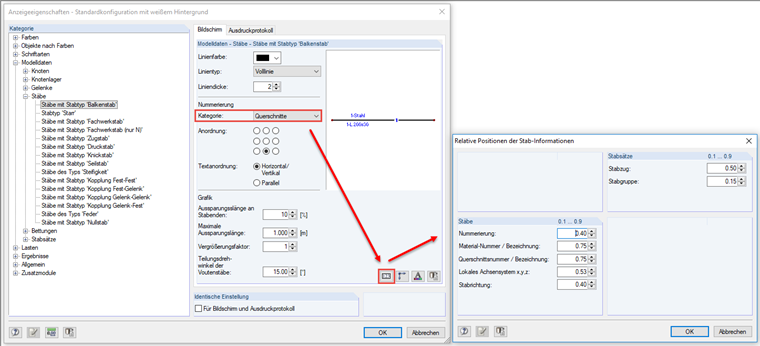

Dazu wählt man zuerst die Kategorie Modelldaten --> Stäbe --> Stäbe mit Stabtyp "Balkenstab" aus. Anschließend bestimmt man im mittigen Teil des Dialoges unter "Nummerierung" die Kategorie, bspw. Querschnitte. Rechts unten klickt man nun den Button "Orte der Linien- bzw. Stab-Informationen bearbeiten" an. Es öffnet sich ein neuer Dialog in dem man die relativen Positionen der Stab-Informationen bearbeiten kann. Eine Eingabe von z. B. 0,5 würde bedeuten, dass die Querschnittsbezeichnung mittig am Stab platziert wird.

Schlüsselwörter

Bezeichnung, Nummerierung, Querschnitte, Material, Stabzug, Abstand
