回复:

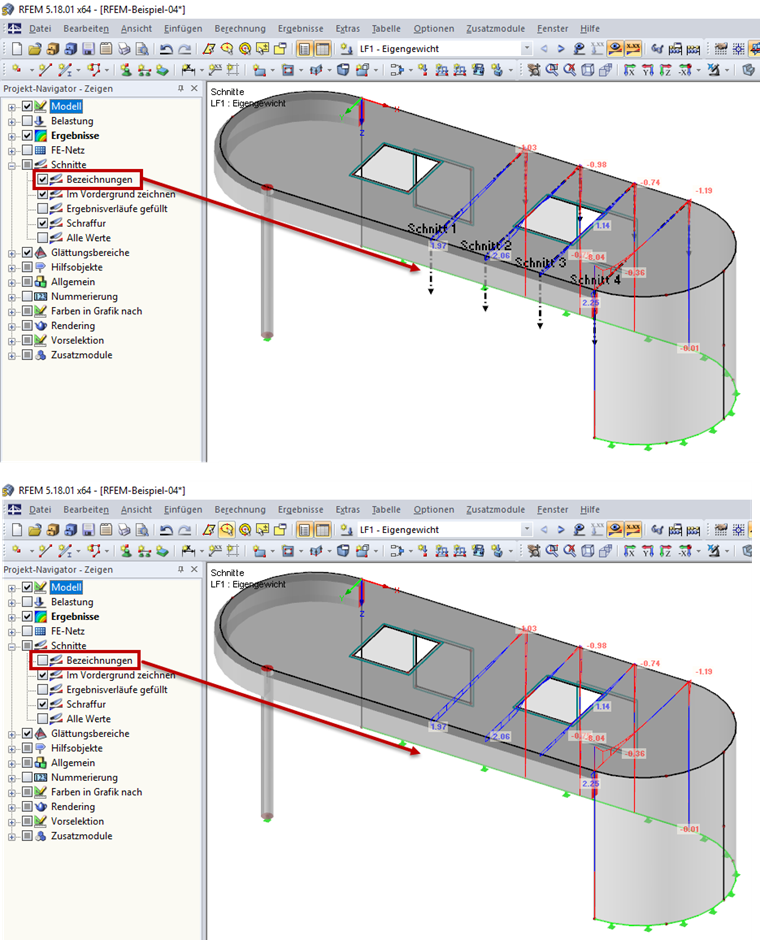

在项目导航器 - 显示中取消激活截面 → 描述复选框,可以隐藏所有截面的描述(见图 01)。

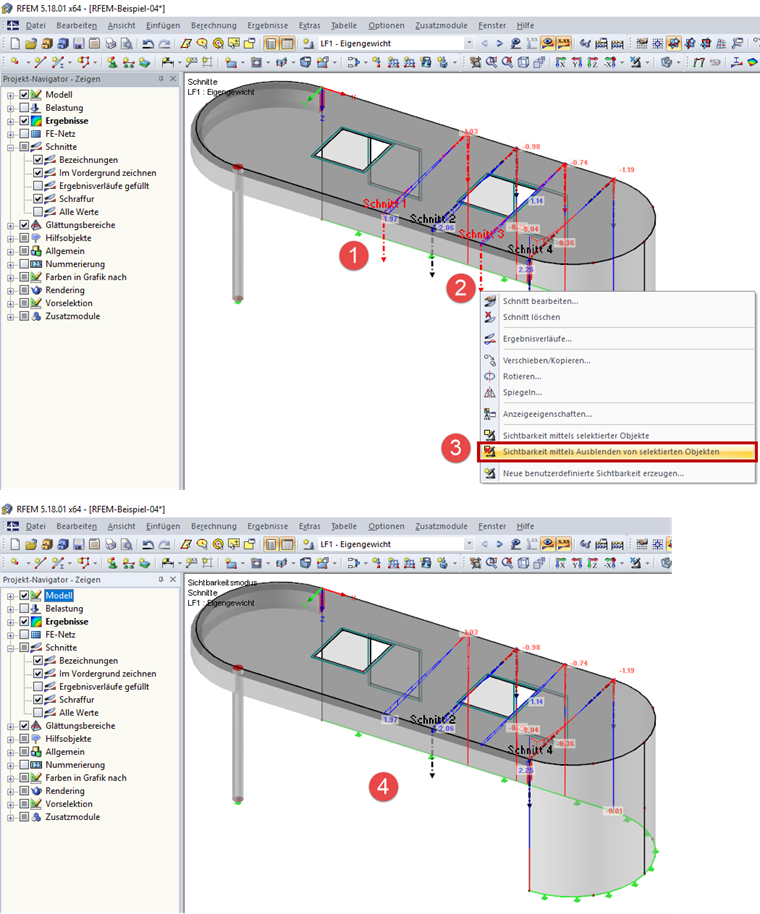

如果您只想隐藏各个部分的描述,请先选择它们(见图 02 中的步骤 1 和步骤 2)。 然后,选择“通过隐藏所选对象可见性”命令(见图 02 中的步骤 3)。
